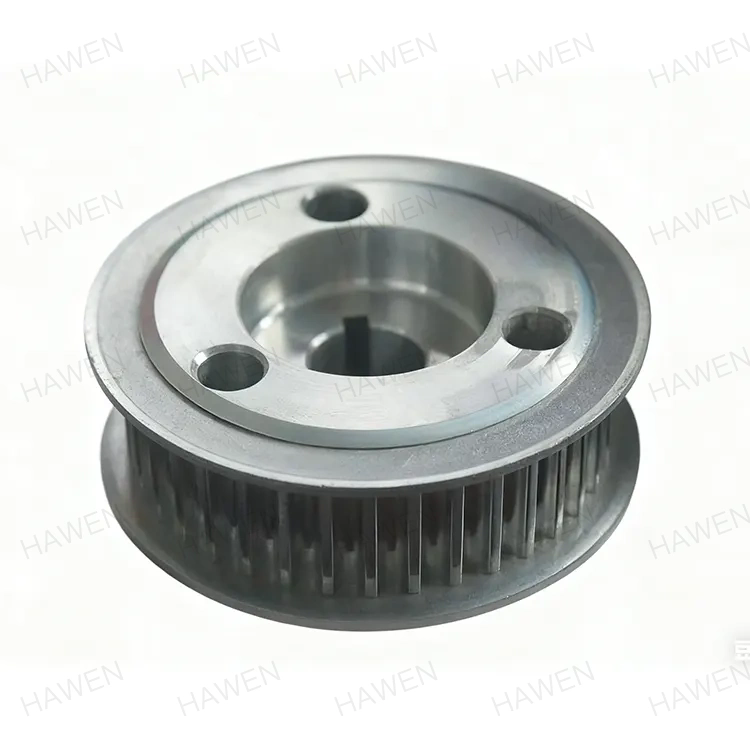

Какво прави ремъчните шайби основни за конвейерното оборудване и обработката на материали?

В натоварен разпределителен център в индустриалния пояс на провинция Zhejiang конвейерна линия работи в продължение на три години без сериозни проблеми. Тогава започнаха проблемите. Коланът започна да се отклонява, пакетите се сринаха отстрани и амперажът на двигателя скочи непредсказуемо. Екипът по поддръжката смени ремъка, натегна отново затягащия механизъм и дори смени скоростната кутия. Нищо не проработи. Основната причина, открита едва след задълбочен анализ на вибрациите, беше задвижващата шайба. Неговото изоставане се е износило неравномерно, създавайки състояние, известно като „приплъзване на диференциала“, което кара ремъка да се движи неравномерно при натоварване. Конвейерната система, привидно здрава, беше компрометирана от един компонент, който всички бяха пренебрегнали:Ремъчни шайби.

Този сценарий илюстрира фундаментална истина при обработката на материали: ремъчните шайби не са пасивни компоненти. Те са механичният интерфейс между задвижващата система и ремъка и изпълняват едновременно четири критични функции. Те предават въртящия момент от двигателя към ремъка. Те поддържат напрежението на колана чрез системата за поемане. Те коригират проследяването на колана през профила на короната. И те поемат удара и износването на транспортирания материал. Когато някоя от тези функции е компрометирана, цялата конвейерна система страда. Тази статия ще разгледа всяка от тези функции в технически подробности, обяснявайки защо ремъчните шайби са от съществено значение за надеждни, ефективни и безопасни операции за обработка на материали.

Съдържание

• 1. Веригата за предаване на въртящия момент: къде се побират шайбите на ремъка и защо първо отказват
• 2. Коронният въпрос: Защо извито лице не е задължително
• 3. Избор на изоставане: Решението, което определя приплъзването или сцеплението
• 4. Скритите напрежения: Какво FEA разкрива за дизайна на макарата
• 5. Поддръжка, която има значение: какво да проверите и кога
• 6. Често задавани въпроси (FAQ)
• 7. Заключение

1. Веригата за предаване на въртящия момент: къде се побират шайбите на ремъка и защо първо отказват

За да разберем защо ремъчните шайби са от съществено значение, първо трябва да проследим пътя на мощността през конвейерна система. Веригата започва от електрическия мотор, който преобразува електрическата енергия в механична енергия на въртене. Валът на двигателя е свързан към скоростна кутия, която намалява скоростта и умножава въртящия момент. Изходящият вал на скоростната кутия е свързан към вала на задвижващата ролка. Задвижващата шайба, обвита с транспортната лента, предава въртящия момент към колана чрез триене. Коланът от своя страна движи материала. Всяка връзка в тази верига е критична, но задвижващата ролка е уникална, защото това е точката, където въртящият момент се прехвърля от твърд стоманен вал към гъвкав гумен ремък. Този преход е най-предизвикателната част от цялата система.

Ремъчните шайби са първите компоненти, които отказват, защото са подложени на най-сложната комбинация от натоварвания. Задвижващата ролка изпитва усукващо натоварване от скоростната кутия, радиално натоварване от напрежението на ремъка и натоварване на огъване от деформацията на вала. Той също изпитва циклично натоварване на ремъка, когато всяко снаждане минава през шайбата. С течение на времето тези натоварвания причиняват умора на вала, износване на шпонковия канал и влошаване на изоставането. Въпреки че опашната ролка не предава задвижващия въртящ момент, изпитва същите натоварвания на огъване и умора, плюс допълнителното напрежение от натрупване на материал, ако ремъкът не е почистен правилно. Изместващата шайба, ако има такава, изпитва големи радиални натоварвания от увеличения ъгъл на обвиване.

Повредата на ремъчна шайба рядко е внезапна. Това е прогресивен процес, който започва с фини симптоми и завършва с катастрофален провал, ако не се обърне внимание. Най-честите режими на повреда са:

• Забавено износване:Гуменото или керамичното изоставане на задвижващата ролка се износва с времето, намалявайки коефициента на триене и причинявайки приплъзване на ремъка. Това е най-честият режим на повреда и често е основната причина за проблеми с проследяването.
• Умора на вала:Валът на задвижващата шайба е подложен на обратни напрежения при огъване, тъй като напрежението на ремъка се променя по време на работа. Това може да доведе до пукнатини от умора, обикновено при шпонковия канал или промяна в диаметъра.
• Износване на шпонковия канал:Шпонковият канал, който свързва вала с главината, може да се износи, причинявайки хлабаво прилягане и позволявайки на шайбата да се люлее върху вала. Това ускорява износването и може да доведе до повреда на вала.
• Напукване на черупката:Обвивката на макарата може да се спука по заваръчните шевове, ако конструкцията е неподходяща или ако макарата е подложена на прекомерни натоварвания.
• Повреда на лагера:Лагерите, които поддържат вала на макарата, могат да се повредят поради замърсяване, неадекватно смазване или прекомерно натоварване.

ПриZhejiang Hawen Electromechanical Co., Ltd., анализирахме стотици повреди на макари от конвейерни системи в Китай. Нашите данни показват, че повече от 60% от повредите на макарите са свързани със забавено износване или неадекватен избор на закъснение. Ето защо ние поставяме такъв акцент върху подпомагането на нашите клиенти да изберат правилното изоставане за тяхното приложение и върху предоставянето на насоки за поддръжка, които предотвратяват преждевременното износване.

2. Коронният въпрос: Защо извито лице не е задължително

Короната на ремъчната шайба е леката изпъкнала кривина на лицето на шайбата, измерена като разликата в радиуса между центъра и ръбовете. Обикновено се изразява като процент от ширината на лицето. Например, макара с ширина 1000 мм и корона от 0,5% има централен радиус, който е с 5 мм по-голям от радиуса на ръба. На пръв поглед тази кривина изглежда нелогична. Плоската макара не би ли била по-лесна за производство и по-ефективна? Отговорът е не и причината се крие в механиката на проследяване на колана. Короната не е удобство за производство; това е функционална необходимост, която поддържа ремъка центриран върху ролката.

За да разберете защо короната работи, помислете за силите, действащи върху ремъка, докато той преминава върху ролката. Коланът е под напрежение и естествено търси пътя на най-малкото съпротивление. Ако коланът започне да се отклонява на една страна, напрежението от тази страна се увеличава, защото коланът се разтяга над по-големия радиус на короната. Това повишено напрежение създава възстановяваща сила, която избутва колана обратно към центъра. Следователно короната осигурява самоцентриращ се механизъм, който работи непрекъснато и пасивно. Без корона или с недостатъчна корона, коланът ще се отклони на една страна и ще се трие в структурата. Това причинява повреда на ръбовете, разместване на колана и евентуално повреда на колана.

Количеството необходима корона зависи от вида на колана и приложението. Таблицата по-долу предоставя нашите препоръчителни стойности на короната въз основа на дългогодишен полеви опит и тестове в нашата фабрика:

Коронката трябва да бъде обработена с висока степен на точност, за да се осигури правилното проследяване на колана. В нашата фабрика използваме стругове с ЦПУ, за да завъртим короната с толеранс от +/- 0,05 mm. Ние също проверяваме профила на короната след обработка с помощта на профилометър. Това ниво на прецизност гарантира, че всяка ремъчна шайба, която произвеждаме, осигурява надеждно, постоянно проследяване на ремъка, независимо от работните условия. Короната не е по избор; това е основата на проследяването на колана.

3. Избор на изоставане: Решението, което определя приплъзването или сцеплението

Изоставането е материалът, нанесен върху повърхността на задвижващата шайба, за да увеличи триенето и да предпази черупката на ролката от износване. Това е най-важният фактор при определяне на способността за предаване на въртящия момент на конвейера. Триенето между ремъка и изоставането, комбинирано с ъгъла на увиване, определя максималния въртящ момент, който може да бъде предаден, преди ремъкът да се приплъзне. Ако изоставането е износено или е избран грешен материал, коланът ще се изплъзне, причинявайки загуба на производство, повреда на колана и потенциална опасност от пожар. Следователно изборът на правилното забавяне е критично инженерно решение, което трябва да се основава на внимателен анализ на приложението.

Има три основни вида изоставане, използвани в конвейерните макари: гумени, керамични и полиуретанови. Гуменото изоставане е най-често срещаното и се предлага в различни модели, като гладка, диамантена бразда и рибена кост. Моделът влияе върху коефициента на триене и способността на изоставащите да отделят вода и отломки. Керамичният слой се състои от керамични плочки, вградени в гумена матрица. Керамичните плочки осигуряват много висок коефициент на триене и отлична устойчивост на износване, което ги прави идеални за приложения с висок въртящ момент и абразивни материали. Полиуретановото изоставане се използва в хранително-вкусовата промишленост и други чисти среди, където каучукът не е приемлив. Таблицата по-долу сравнява основните характеристики на тези изоставащи материали.

Изборът на изоставащия материал не е свързан само с коефициента на триене. Той също така включва съображения за околната среда, транспортирания материал и практиките за поддръжка. В хранително-вкусовия завод, например, изоставането трябва да може да издържи на измиване с разяждащи почистващи препарати. При приложение в минното дело изоставащата част трябва да може да устои на абразивното действие на рудата и скалата. Нашият инженерен екип в Hawen работи в тясно сътрудничество с клиентите, за да избере оптималното забавяне за всяко приложение. Ние също така предлагаме услуги за замяна на закъснели и можем да посъветваме относно най-добрия график за поддръжка, за да увеличим максимално живота на закъснелите.

4. Скритите напрежения: Какво FEA разкрива за дизайна на макарата

Ремъчната шайба може да изглежда като обикновен цилиндър, но разпределението на вътрешното напрежение е сложно. Когато шайбата е под натоварване, валът се огъва, черупката се деформира и заваръчните шевове изпитват високи концентрации на напрежение. Ако дизайнът не е оптимизиран, тези напрежения могат да доведат до пукнатини от умора и преждевременна повреда. За да гарантираме, че нашите ремъчни шайби са проектирани за максимална надеждност, ние използваме анализ на крайните елементи (FEA), за да симулираме напреженията при реални условия на натоварване. FEA ни позволява да видим скритите напрежения, които не се виждат с невъоръжено око, и да оптимизираме дизайна, преди да бъде произведена първата макара.

Моделът FEA на ремъчна шайба включва вала, главината, крайните дискове и черупката. Натоварванията, приложени към модела, включват напрежението на ремъка, въртящия момент от скоростната кутия и теглото на самата шайба. Моделът също така отчита контактното налягане между лентата и изоставането. Резултатите от анализа разкриват областите на висок стрес, които обикновено се намират на следните места:

• Шпонковият канал на вала:Шпонковият канал е концентратор на напрежение. FEA показва, че напрежението в шпонковия канал може да бъде 2 до 3 пъти по-високо от номиналното напрежение във вала.
• Заваръчният шев между крайния диск и корпуса:Тази заварка е подложена на напрежения на огъване и срязване. Ако заваръчният шев не е правилно оразмерен, той може да се напука при циклично натоварване.
• Промяната в диаметъра на вала:Всяка рязка промяна в диаметъра създава концентрация на напрежение. FEA ни помага да оптимизираме радиуса на филето, за да намалим напрежението.
• Монтирането на главина към вал:Налягането между главината и вала трябва да бъде достатъчно, за да предаде въртящия момент без приплъзване, но не толкова голямо, че да причини деформиране на главината.

Въз основа на резултатите от FEA, ние оптимизираме дизайна на нашите ремъчни шайби, за да намалим концентрациите на напрежение и да подобрим живота при умора. Например, можем да увеличим радиуса на филетата на рамото на вала, да увеличим размера на заваръчния шев или да използваме материал с по-висока якост за вала. Ние също валидираме FEA резултатите с физически тестове. Нашата фабрика разполага с тестово оборудване, което може да прилага статични и динамични натоварвания върху макара, докато измерва напрежението и вибрациите. Тази комбинация от симулация и тестване гарантира, че нашите ремъчни шайби са проектирани да издържат на най-взискателните приложения.

5. Поддръжка, която има значение: какво да проверите и кога

Дори и най-добре проектираните ремъчни шайби в крайна сметка ще се износят. Ключът към максимизиране на техния експлоатационен живот и предотвратяване на неочаквани повреди е структурирана програма за поддръжка. Програмата за поддръжка на конвейерни макари трябва да включва ежедневни, седмични, месечни и годишни задачи. Всяка задача трябва да е конкретна и измерима, а резултатите да се записват, за да се проследи състоянието на скрипеца във времето. Следващите раздели очертават основните задачи по поддръжката на ремъчните шайби в конвейерните системи.

Ежедневни проверки:Операторът трябва да извършва визуална проверка на конвейера в началото на всяка смяна. Потърсете признаци на разместване на колана, като например триене на колана в конструкцията или разливане на материала от страните. Слушайте за необичайни шумове, като писък или къртене, които могат да показват проблем с лагера. Проверете за признаци на изоставане или повреда.

Седмични проверки:Техникът по поддръжката трябва да провери напрежението на ремъка и да го регулира, ако е необходимо. Проверете състоянието на изоставането и потърсете вграден материал, който може да повреди колана. Проверете макарата за признаци на движение или разхлабване. Смажете лагерите, ако е необходимо.

Месечни проверки:Техникът трябва да измери износването на изоставането с помощта на дълбокомер. Ако закъснението се е износило над препоръчителната граница, то трябва да се смени. Проверете подравняването на ролките с помощта на лазерен инструмент за подравняване. Проверете състоянието на вала и шпонковия канал за признаци на износване или напукване.

Годишни проверки:Годишната поддръжка трябва да включва щателна проверка на цялата конвейерна система. Ролките трябва да бъдат свалени и проверени за пукнатини, корозия и износване. Лагерите трябва да се сменят, ако показват признаци на износване. Валът трябва да бъде инспектиран за пукнатини от умора, като се използват методи за неразрушително изпитване, като проверка с магнитни частици или ултразвуково изпитване. Следващата таблица предоставя обобщение на задачите по поддръжката и тяхната препоръчителна честота.

В Hawen предоставяме на нашите клиенти изчерпателно ръководство за поддръжка на нашите ремъчни шайби, включително препоръчителни графици и критерии за проверка. Ние също така предлагаме обучение за поддръжка и поддръжка на място, за да помогнем на нашите клиенти да увеличат максимално живота на техните конвейерни системи.

6. Често задавани въпроси (FAQ)

Въпрос 1: Колко често трябва да се сменя изоставането на задвижващата шайба?

Отговор: Изоставането на задвижващата шайба трябва да се смени, когато се е износило до точката, в която коефициентът на триене е недостатъчен, за да предаде необходимия въртящ момент без приплъзване. Обикновено това се случва, когато изоставащата част е износена с 50% от първоначалната си дебелина или когато моделът на износване е неравномерен. При типично индустриално приложение забавянето може да продължи 2-5 години, в зависимост от условията на работа. Редовната проверка е от съществено значение за определяне на оптималния интервал за смяна. Нашата фабрика може да предостави конкретни препоръки въз основа на вашето приложение.

Въпрос 2: Как мога да разбера дали разместването на ремъка е причинено от проблем с ролката или проблем с напрежението?

Отговор: Разместването на ремъка може да бъде причинено или от проблем с ролката, или от проблем с напрежението. Ако коланът е неправилно подравнен във всички точки по конвейера, проблемът вероятно е проблем с напрежението. Ако ремъкът е неправилно подравнен само при задвижващата шайба, проблемът вероятно е проблем с ролката, като износена корона или изоставане. За да диагностицирате проблема, първо проверете напрежението на ремъка и го коригирайте, ако е необходимо. Ако несъответствието продължава, проверете шайбите за износен венец, повредена изоставаща част или неправилно подравнен вал. Инструмент за лазерно подравняване може да помогне да се определи дали шайбите са правилно подравнени.

Въпрос 3: Каква е разликата между керамичното и гуменото покритие и кога трябва да се използва всяко от тях?

Отговор: Керамичното покритие има по-висок коефициент на триене и по-добра устойчивост на износване от гуменото покритие, което го прави идеално за приложения с висок въртящ момент, абразивни материали и мокри условия. Гуменото изоставане е подходящо за приложения с общо предназначение, сухи условия и изисквания за по-нисък въртящ момент. Изборът зависи от конкретното приложение. Например, конвейер за въглищна мина, обработващ мокри, абразивни въглища, би се възползвал от керамично изоставане, докато конвейерът за обработка на опаковки би бил добре с гумено изоставане.

Въпрос 4: Какво причинява повреда на вала на макарата и как може да бъде предотвратено?

Отговор: Най-честата причина за повреда на вала на макарата е напукване от умора, което се получава, когато валът е подложен на циклични напрежения на огъване. Пукнатините обикновено започват от концентратори на напрежение, като шпонков канал или промяна в диаметъра. За да се предотврати повреда на вала, той трябва да бъде проектиран с адекватен коефициент на безопасност, концентраторите на напрежение трябва да бъдат сведени до минимум и валът трябва да се проверява редовно за пукнатини. Тестването без разрушаване, като инспекцията с магнитни частици, може да открие пукнатини, преди да станат критични.

Въпрос 5: Как да разбера дали моите конвейерни ролки са за смяна?

Отговор: Транспортните шайби трябва да се сменят, когато покажат признаци на значително износване или повреда, като напукани черупки, износени или повредени изоставания, износен шпонков канал или огънат вал. Ако ролката е била в експлоатация повече от 10 години, се препоръчва щателна проверка. Ако проверката разкрие някое от тези състояния, шайбата трябва да се смени. Нашата фабрика може да предостави резервна макара, която отговаря на оригиналните спецификации или подобрен дизайн за подобрена производителност.

7. Заключение

Ремъчните шайби са невъзпятите герои на конвейерните системи. Те не са просто цилиндри, които се въртят; те са прецизно проектирани компоненти, които предават въртящ момент, поддържат напрежението, правилното проследяване и поемат напреженията при боравене с материали. Техният правилен дизайн, избор и поддръжка са от решаващо значение за надеждността, ефективността и безопасността на всяка конвейерна система. От профила на короната, който държи ремъка центриран до изоставането, което осигурява сцеплението, всяка характеристика на ремъчната шайба служи за специфична цел. В Zhejiang Hawen Electromechanical Co., Ltd. сме посветили нашия инженерен опит на проектиране и производство на ремъчни шайби, които отговарят на най-взискателните изисквания. Нашата фабрика използва усъвършенствано FEA моделиране, прецизна обработка и стриктно тестване, за да гарантира, че всяка макара, която произвеждаме, осигурява надеждна работа в полето.

Независимо дали проектирате нова конвейерна система или поддържате съществуваща, изборът на ремъчни шайби е решение, което не бива да се приема леко. Каним ви да се свържете с нашия технически екип, за да обсъдим вашите специфични изисквания за приложение. Ние можем да ви помогнем да изберете правилния дизайн на макарата, изоставащия материал и графика за поддръжка, за да увеличите максимално времето за работа и производителността на вашия конвейер. Нашият ангажимент за качество и поддръжка на клиенти ни направи доверен партньор за операции по обработка на материали в Китай и извън него.

Свържете се с Zhejiang Hawen Electromechanical Co., Ltd. днесза да обсъдим вашите изисквания за транспортна ролка и да откриете как нашите ремъчни шайби могат да подобрят вашите операции по обработка на материали.
