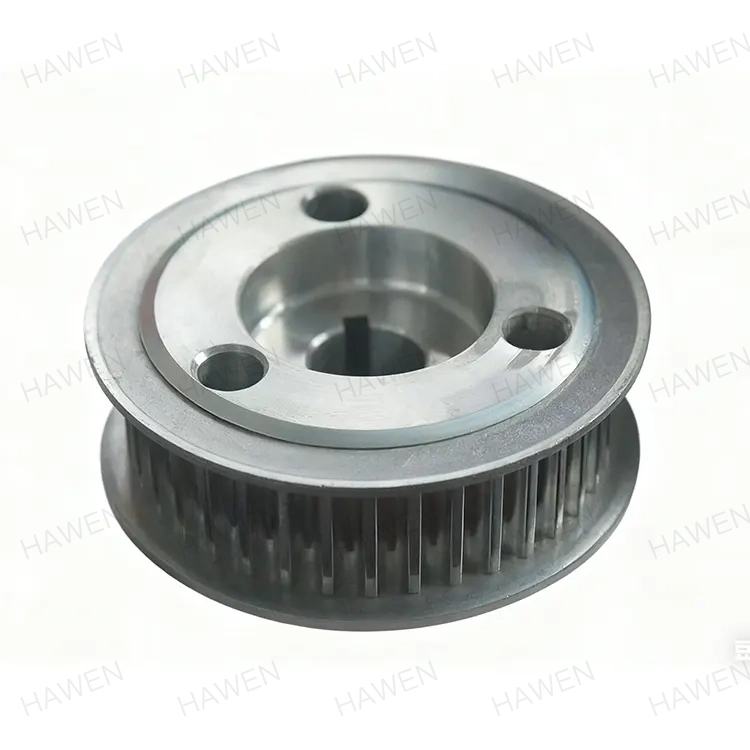

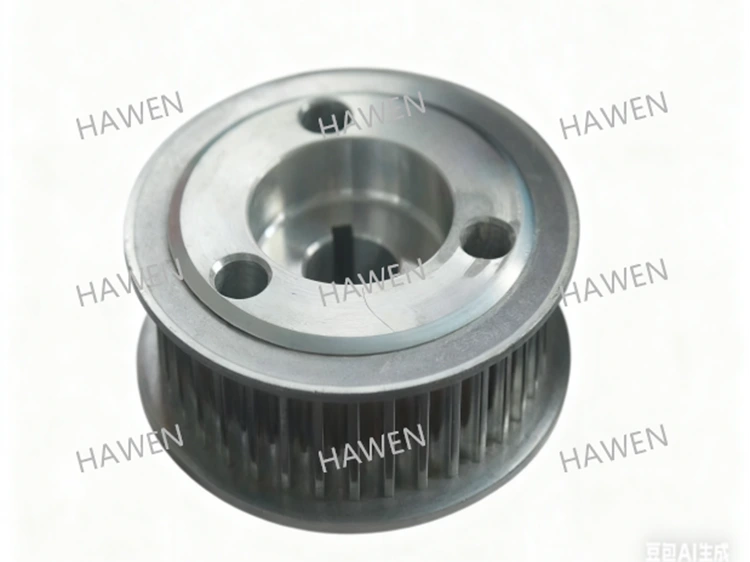

Timing Pulley

HAWEN timing pulley is a mechanical component for timing belt transmission, which realizes precision power transmission through tooth meshing with timing belts. It features high transmission efficiency, low noise and simple maintenance. Our products are widely used in automation equipment, precision machinery, industrial transmission and other fields. We welcome customers to customize products per drawings or visit our factory.

Спецификация на продукта

Полета за приложение на продукта

HAWEN (Trilon) has been deeply engaged in the machinery industry for more than 20 years. Since 2005, our company has conducted in-depth R&D and production of timing pulleys for home appliance motors, automotive timing pulleys, AGV forklift timing pulleys and various types of timing pulleys. This product can be processed and formed from 45# Carbon Steel, 1215 Free-Cutting Steel and Series 70 Aluminum Alloys. Our products cover a wide range of industries:

1.New Energy and Environmental Protection Equipment: Applied in the photovoltaic industry for tracking systems, cleaning machines and module conveying equipment, ensuring precise positioning and high-efficiency operation of photovoltaic modules.

2. Прецизно производство: Отговаря на изискванията за високоскоростно и високопрецизно предаване в 3C тестово оборудване и полупроводниковата индустрия, като подобрява надеждността на оборудването.

3. Автоматизация и общи машини: Обикновено се използва в машинни инструменти с ЦПУ, печатни машини, текстилно оборудване и др., за реализиране на многоосно синхронно предаване.

Основни предимства: Висока прецизност, висока енергийна ефективност и силна адаптивност към околната среда

● Свръхвисока прецизност на предаване: Дизайнът на зацепване на зъбите гарантира липса на приплъзване и постоянно предавателно съотношение, което го прави подходящ за сценарии, изискващи прецизен контрол на движението.

● Висока ефективност и лесна поддръжка: Ефективността на трансмисията достига над 98% със забележителни енергоспестяващи ефекти; не изисква смазване, което намалява разходите за поддръжка.

● Стабилна и надеждна работа: Отличава се с отлично поглъщане на удари и затихване с нисък шум, идеален за среди с високи изисквания за тишина и стабилност.

● Strong adaptability: Supports long-distance transmission, and can adapt to harsh working conditions such as humidity and corrosion through surface treatments (e.g., zinc plating, high-frequency quenching).

Оборудване за приложение на продукта и основни клиенти

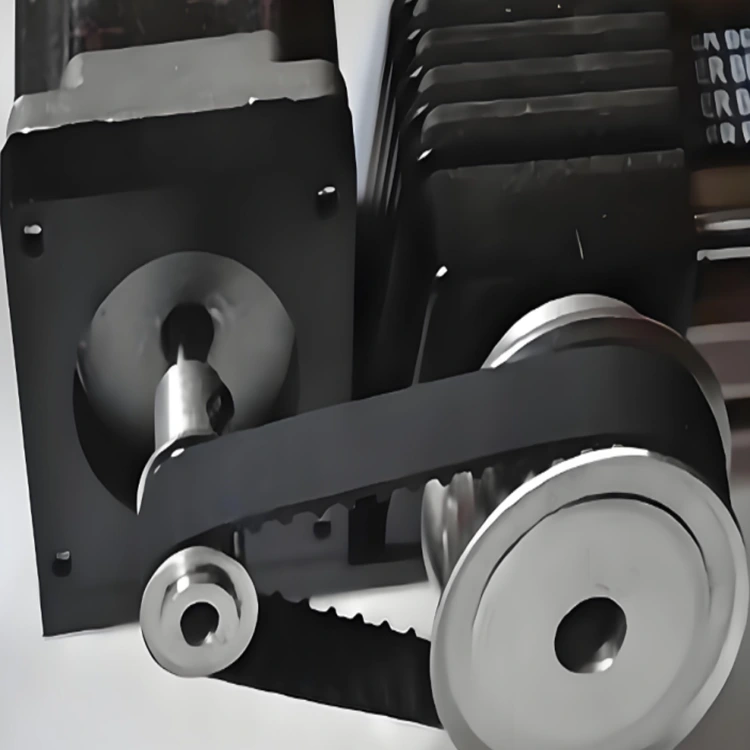

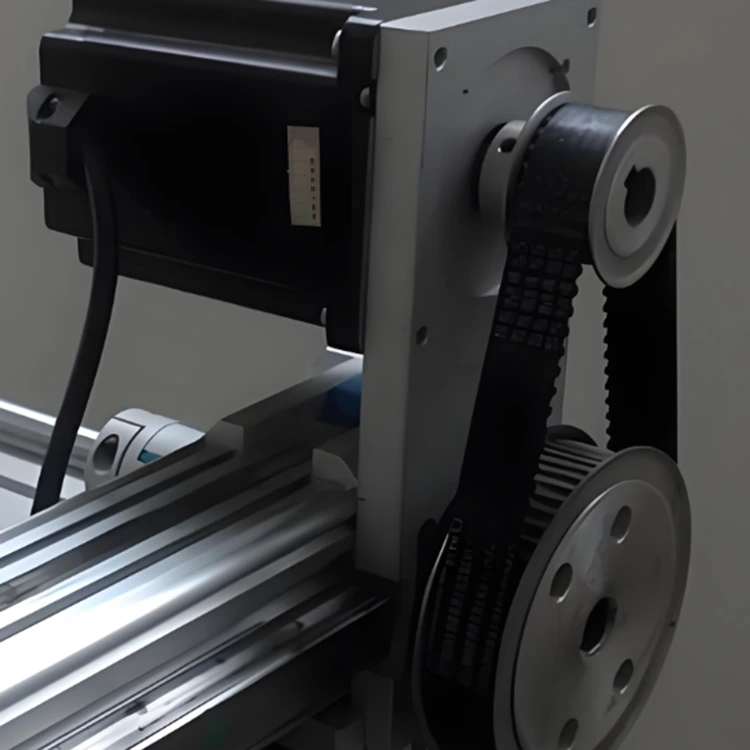

The above products are mainly applied to electric motors for automotive transmission and factory assembly line transmission equipment, with core customers including Nidec, Midea, Haier and other renowned enterprises.

Технически параметри: Желязна синхронизираща ролка

Технически параметри: Ангренажна ролка от алуминиева сплав

Основни предимства

Ние се гордеем със силни технически възможности за научноизследователска и развойна дейност и високо прецизно производствено оборудване. В процеса на съвместно проектиране на бъдещи продукти с клиентите, технологиите на HAWEN винаги изследват оптималните решения и печелят признание от клиентите.

100% онлайн автоматичен контрол на качеството и високо прецизно производство

Контрол на източника: Контролирайте стриктно консистенцията на суровините от етапа на снабдяване, за да осигурите стабилна производителност на материала.✅ Прецизна обработка: Използвайте високопрецизно оборудване за автоматизирана обработка, за да гарантирате точност на размерите на продукта (напр. толеранс на вътрешния отвор ≤0,01 mm).✅ Мониторинг на целия процес: Наблюдавайте производствените параметри в реално време чрез онлайн система за откриване, за да откриете и коригирате отклонения своевременно.✅ Постоянно осигуряване на качеството: Елиминирайте грешките при ръчна работа, за да осигурите стабилна работа на всеки продукт.✅ Висок процент на квалификация: Степента на производствена квалификация се контролира на 99,99%, със 100% фабрична степен на квалификация. Подобрение на ефективността: Автоматизираните процеси намаляват ръчната намеса и по-ниски производствени разходи.

Стриктен екологичен контрол по време на целия процес

Eco-friendly raw materials: Use 45# Carbon Steel to reduce hazardous substances, complying with eco-friendly material standards.✅ Surface treatment: Adopt a fully automatic black oxidation process to avoid contamination from manual contact, enhance corrosion resistance and reduce waste generation.✅ International environmental certifications: All products have passed ROHS, REACH and other international environmental certifications to ensure no hazardous substances are contained.✅ Green production process: Automated production lines reduce energy consumption and waste generation with no manual contact throughout the process. Through fully automatic online testing equipment, every product undergoes a full inspection of dimensions, geometric tolerances and surface defects before ex-factory to ensure batch consistency.

Имаме дългосрочно поддържащо сътрудничество с известни местни и чуждестранни производители на автомобили и спечелихме широко пазарно признание. С 20 години техническо натрупване, ние непрекъснато оптимизираме използването на материали и производствените процеси. Нашите продукти са преминали сертификати за система за качество ISO9001 и IATF16949, гарантиращи пълна проследимост от складирането на суровини до доставката на готовия продукт.

yuqnaEfficient R&D team: Fast response speed, saving customers' development costs and time; we customize special-shaped designs tailored to the requirements of customers' industrial systems.

Силен производствен капацитет: Имаме 120 комплекта високо прецизно CNC оборудване и една напълно автоматична производствена линия за черно оксидиране, с месечен производствен капацитет от 500 000 броя. Текущият месечен обем на продажбите е около 300 000-400 000 броя, с излишен месечен капацитет от 40% -60%.

Ние се ръководим от крайното търсене на пазара, като се фокусираме върху:

Подобряване на ефективността и намаляване на разходите

Нисък шум и висока степен на квалификация

Опазване на околната среда

● По-голяма гъвкавост при промени в дизайна

● Висока ефективност и бързина в процеса на вземане на решения

● Short procurement lead time for raw materials and various accessories: Located in Zhejiang Province, the "hometown of manufacturing in China", we have a well-established and rich supplier supply chain.

● Надеждните, високоефективни и висококачествени решения на HAWEN позволяват на всички клиенти да избегнат заобиколни пътища - след като изберат нас, те няма да са склонни да преминат към други доставчици.

● Изборът на HAWEN означава намаляване на разходите на клиентите за разработка, разходите за тестване, разходите за производство и разходите за следпродажбено обслужване.

Избор на материал

45# въглеродна стомана

45# въглеродна стомана е висококачествена въглеродна структурна стомана със съдържание на въглерод от приблизително 0,42% до 0,50%, принадлежаща към категорията на средно въглеродна стомана. Плътността на материала е 7,85 g/cm³; химичният му състав включва 0,50%-0,80% манган, 0,17%-0,37% силиций, със строго контролирани примесни елементи като фосфор и сяра.

Механични свойства и топлинна обработка: Има отлични цялостни механични свойства, с якост на опън не по-малко от 600 MPa, граница на провлачване не по-малко от 355 MPa, удължение не по-малко от 16% и намаление на площта не по-малко от 40%. Поради лошата си закаляемост, той е предразположен към напукване по време на закаляване с вода и има средна заваряемост - необходимо е предварително загряване преди заваряване и отгряване след заваряване за облекчаване на напрежението. Закаляването и темперирането (закаляване плюс високотемпературно темпериране) при топлинна обработка може да оптимизира неговата производителност: температурата на охлаждане обикновено е около 840°C, температурата на темпериране е 560-600°C, а твърдостта може да достигне HRC 22-34.

7075 Алуминиева сплав

7075 Aluminum Alloy is an Al-Zn-Mg-Cu ultra-high strength aluminum alloy with zinc as the main alloying element. Its chemical composition includes 5.1%-6.1% zinc, 2.1%-2.9% magnesium, 1.2%-2.0% copper, trace amounts of 0.18%-0.28% chromium and ≤0.20% titanium, with aluminum as the matrix.

Механични свойства: Якост на опън ≥560 MPa (до 572 MPa при температура T6), граница на провлачване ≥495 MPa, твърдост 150 HB (увеличена до 175-200 HB при температура T6) и модул на еластичност 71 GPa. Поддържа отлична здравина в среда с ниска температура.

Machinability: It has excellent cutting performance and is suitable for CNC machining, but its weldability is poor—riveting or adhesive bonding is recommended instead. Parameter control is required during plastic working to avoid cracking.

Контрол на процеса

Internal bore tolerance control:  A high precision of ±0.005mm is required, demanding extremely high standards for processing equipment and process stability. This precise tolerance range places extremely high demands on the accuracy of processing equipment (such as CNC machine tools), tool quality, and process stability (such as temperature control and vibration suppression). Any slight deviation can lead to product quality problems.

Our company utilizes advanced processes to ensure this:  This is achieved through high-precision measuring instruments (such as coordinate measuring machines, roundness testers, and profile measuring instruments), strict process control (such as SPC statistical process control), and a stable processing environment, ensuring consistency in mass production.

Стойност на приложението: В системите за прецизно предаване толерансът на вътрешния отвор пряко влияе върху точността на прилягане между частта и вала, като влияе върху ефективността на предаване, контрола на шума и продължителността на живота на продукта. Това е основен технически индикатор в производството от висок клас.

• Поддържа се строг контрол на качеството през целия производствен процес, за да се гарантира стабилност и издръжливост на продукта по време на употреба.

• Съответствието на характеристиките на материала изисква строг контрол на твърдостта на материала и процесите на топлинна обработка, за да се подобри устойчивостта на износване и якостта на умора.

Повърхностна обработка

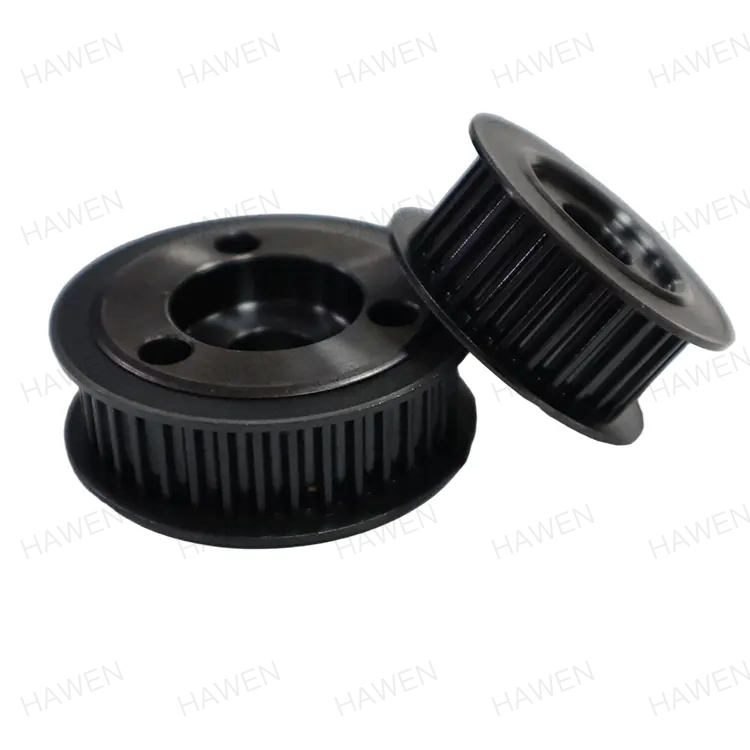

Нашата компания е разработила напълно автоматична производствена линия за почерняване.

Since the timing pulleys are made of metal and used in harsh environments, rust or corrosion of the parts is inevitable.  Our company has a professional and experienced core R&D team. Through years of practical experience and experimentation, we have developed a specialized surface treatment formula for this product.  We utilize fully automatic surface blackening equipment and a fully automatic drying system, eliminating manual contact throughout the process. This increases the product's corrosion resistance, meets industry standards, reduces the risk of damage from manual handling and collisions, and ensures the stability of the product during use.

В допълнение, различни галванични обработки като цинково покритие и никелиране също са налични и могат да бъдат персонализирани според изискванията на клиента.

Изисквания за околната среда

Всички продукти отговарят на строги екологични изисквания по отношение на суровини и повърхностни обработки и са подкрепени от официални сертификационни доклади за ROHS и REACH.

R&D и възможности за персонализиране

Нашият професионален R&D технически екип има 20 години задълбочен опит в индустрията. Ние можем да отговорим на нуждите на клиентите, да разрешим техните технически проблеми според техните специфични изисквания и области на приложение и да персонализираме синхронизиращи ролки със специална форма. Ние горещо приветстваме клиентите да предоставят чертежи за персонализиране (включително персонализирани продукти с определени суровини и повърхностни обработки), а също така каним чуждестранни клиенти да посетят нашата фабрика.

Синергия от новата организационна структура

Синергията, донесена от новата организационна структура, позволява на HAWEN да отговори на очакванията на клиентите въз основа на ефективно и задълбочено сътрудничество.

Местни клиенти и пазарен дял

We have established long-term strategic partnerships with domestic customers such as Sanjiang Electric, LG Tianjin and Nidec, with a cooperative relationship spanning more than a decade. Up to now, our company has achieved a 50% market share of timing pulleys in the Chinese market.
