Защо ремъчните шайби с висока концентричност минимизират времето за вторична настройка?

Във всяка система с ремъчно задвижване - от високоскоростен индустриален вентилатор до прецизна конвейерна линия - ефективността на първоначалната инсталация е само половината от историята. Другата половина е това, което се случва, след като системата започне да работи: вторичните корекции. Това са процедурите за ощипване, повторно подравняване и повторно опъване, които екипите по поддръжката трябва да извършат, за да коригират проблемите с изтичане, вибрации и проследяване на ремъка, които стават очевидни само при натоварване. В много заводи тези вторични корекции отнемат повече работни часове от първоначалната инсталация и са основен източник на непланиран престой. Основната причина за повечето от тези корекции може да бъде проследена до един, често пренебрегван, параметър: концентричността наРемъчни шайбисебе си.

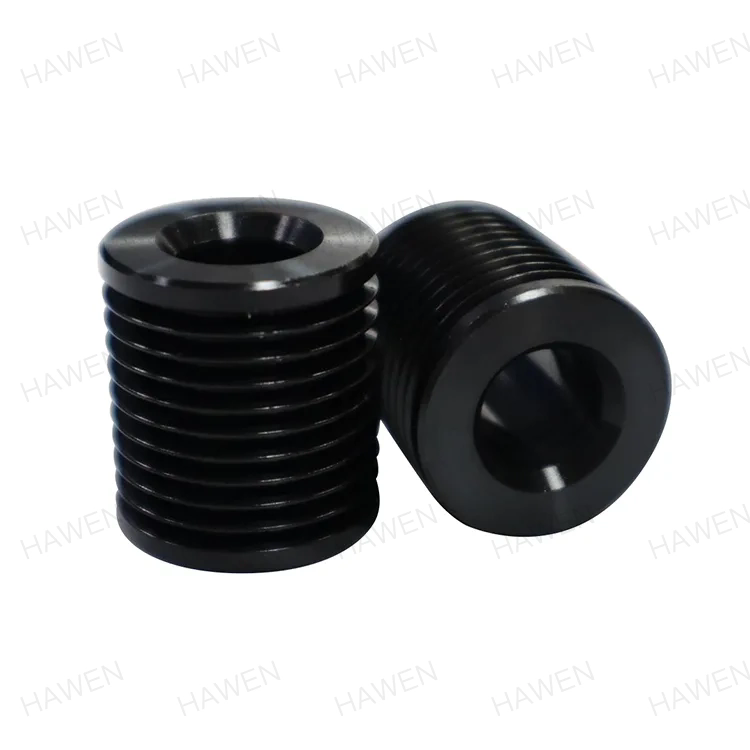

Ремъчна шайба с висока концентричност е тази, при която централната ос на отвора и централната ос на външния диаметър са идеално подравнени. Когато ремъчната шайба има лоша концентричност, пътят на ремъка не е идеално кръгъл. Коланът ще се колебае в напрежението, докато ремъчната шайба се върти, което води до вибрации, шум, неравномерно износване на ремъка и състояние, известно като „лутане на ремъка“ или „проследяване“. Всеки от тези проблеми задейства вторична корекция. Техник по поддръжката трябва да подравни отново ремъчната шайба, да опъне отново ремъка или дори да смени компонентите преждевременно. Обратно, ремъчна шайба с висока концентричност елиминира тези причини при източника, осигурявайки система за ремъчно задвижване, която работи гладко от самото начало и продължава да го прави през целия си експлоатационен живот. Тази статия ще изследва механиката на концентричността, нейното измерване, производствените процеси, които я постигат, и количествено измеримото въздействие върху намаляването на времето за вторична настройка.

Съдържание

• 1. Какво е концентричност и защо има значение в ремъчните шайби?
• 2. Как лошата концентричност причинява вторични корекции?
• 3. Какви производствени процеси осигуряват висока концентричност?
• 4. Какви са количествено измеримите ползи от ремъчните шайби с висока концентричност?
• 5. Как да измерим и проверим концентричността в производството?
• 6. Често задавани въпроси (FAQ)
• 7. Заключение

1. Какво е концентричност и защо има значение в ремъчните шайби?

Концентричността, в контекста на ремъчните шайби, е геометричното условие, при което центърът на отвора на ремъчната шайба и центърът на нейния външен диаметър лежат на една и съща ос. С по-прости думи това означава, че ремъчната шайба е идеално кръгла спрямо нейния монтажен отвор. Това на пръв поглед просто изискване има дълбоки последици за работата на системата за ремъчно задвижване. Ако отворът и външният диаметър не са концентрични, ремъчната шайба ще се клати, докато се върти. Това колебание, измерено като радиално биене, кара ефективния диаметър на ремъчната шайба да се променя непрекъснато, докато се върти. Коланът трябва постоянно да се разтяга и отпуска, за да се приспособи към тези промени, генерирайки множество нежелани ефекти.

Значението на концентричността може да се разбере, като се вземе предвид разликата между идеално балансирано колело на автомобил и колело, което е леко разбалансирано. Балансираното колело се върти гладко, без вибрации. Небалансираното колело създава ритмично потръпване, което се усеща в цялото превозно средство. Същият принцип важи и за ремъчните шайби. Силно концентричната ремъчна шайба се върти плавно, като ремъкът работи вярно и последователно. Ремъчна шайба с лоша концентричност създава вибрация, която се разпространява през цялата система. Тази вибрация не е просто неудобство; това е източник на загуба на енергия, преждевременно износване и необходимост от вторични настройки. Вибрацията ще доведе до различно следене на ремъка, колебания в напрежението и разхлабване на монтажните болтове с течение на времето, като всичко това изисква коригиращи действия.

ПриZhejiang Hawen Electromechanical Co., Ltd., ние измерихме връзката между концентричността и производителността на системата в стотици инсталации. Нашите данни показват, че ремъчна шайба с толеранс на концентричност от +/- 0,05 mm (изтичане) ще генерира амплитуда на вибрация, която обикновено е три до четири пъти по-ниска от ремъчна шайба с толеранс от +/- 0,2 mm. Това намаляване на вибрациите е пряко свързано с намаляване на честотата и продължителността на вторичните настройки. Таблицата по-долу илюстрира типичните нива на вибрации, свързани с различни толеранси на концентричност.

Тези данни показват ясна връзка: по-високата концентричност води до по-ниски вибрации, което директно намалява необходимостта от вторични настройки. Първоначалните спестявания на разходи за ремъчна шайба с по-ниска точност почти винаги се компенсират от допълнителните разходи за поддръжка, направени през експлоатационния му живот. В следващите раздели ще разгледаме механизмите, чрез които лошата концентричност създава тези проблеми и производствените техники, които осигуряват висока концентричност.

2. Как лошата концентричност причинява вторични корекции?

За да разберете защо високата концентричност минимизира вторичните настройки, е полезно да разберете каскадата от проблеми, причинени от неконцентрична ремъчна шайба. Първият и най-незабавен ефект е радиалното оттичане. Докато ремъчната шайба се върти, ефективният радиус на ремъчната шайба се променя, тъй като центърът на въртене не е подравнен с центъра на ремъчната шайба. Това означава, че пътят на лентата не е идеален кръг; това е елипса. Коланът трябва да се разтегне, за да поеме по-дългия радиус, и да се отпусне, за да поеме по-късия радиус, докато ремъчната шайба се върти. Това циклично разтягане и отпускане кара колана да се плъзга, създавайки трептене или "бърборене" в колана. Това бърборене е източникът на вибрациите, които се предават на задвижваното оборудване и монтажната конструкция.

Това циклично разтягане също води до неравномерно износване на колана. Частта от колана, която се разтяга многократно, ще изпита по-високо триене и топлина, което води до преждевременно напукване. Коланът може също така да образува "глазура" на повърхността, намалявайки коефициента на триене и причинявайки приплъзване. Плъзгането генерира повече топлина и ускорява процеса. Освен това проследяването на колана ще бъде засегнато. Коланът естествено се стреми да върви към посоката на приложеното натоварване. Ако ремъчната шайба не е концентрична, ремъкът ще изпитва различни странични натоварвания, докато се движи около ремъчната шайба. Това може да накара ремъка да се лута напред-назад по лицето на ремъчната шайба, което води до повреда на ръбовете на ремъка и фланците на ремъчната шайба.

Неизбежният резултат от тези проблеми е вторична корекция. Техникът по поддръжката ще трябва да:

• Опънете отново колана:Коланът ще се е разтегнал неравномерно и може да се е разхлабил. Повторното опъване е ръчен процес, който изисква спиране на оборудването и използване на уред за опъване. Това е трудоемка задача, особено при голямо оборудване.
• Подравнете отново ремъчните шайби:Вибрацията и блуждаенето на ремъка може да са причинили изместване на ремъчните шайби извън центровката. Техникът ще трябва да провери и коригира подравняването с помощта на инструмент за лазерно подравняване или прав ръб.
• Сменете ремъка:Ако коланът е бил повреден от неравномерно износване или следене, той ще трябва да бъде сменен. Това е по-значителен ремонт, свързан с допълнителни разходи за труд и материали.
• Затегнете монтажните болтове:Вибрацията често причинява разхлабване на монтажните болтове. Техникът ще трябва да ги затегне до правилния въртящ момент.
• Проверете лагерите:Вибрацията от неконцентричната ремъчна шайба също ще се предава към лагерите. С течение на времето това може да причини преждевременна повреда на лагера, изискваща по-сериозен ремонт.

Всяка от тези корекции отнема време. В натоварено производствено съоръжение цената на загубената продукция по време на тези корекции може да бъде значителна. Следната таблица предоставя оценка на типичното време и труд, необходими за всяка вторична задача за настройка.

Тези разходи се умножават през целия живот на оборудването. Лошо произведена ремъчна шайба може да генерира голям брой вторични настройки, всяка от които представлява преки разходи и косвени разходи при загуба на производство. Ремъчната шайба с висока концентричност, напротив, работи с минимални вибрации и блуждаене на ремъка, което драстично намалява необходимостта от тези интервенции. В Zhejiang Hawen Electromechanical Co., Ltd., нашите прецизно обработени ремъчни шайби са проектирани да минимизират тези вторични настройки, осигурявайки по-ниска обща цена на притежание и по-висока надеждност на системата.

3. Какви производствени процеси осигуряват висока концентричност?

Постигането на висока концентричност в ремъчната шайба не е случайно; това е резултат от умишлен и внимателно контролиран производствен процес. Процесът трябва да гарантира, че отворът и външният диаметър са обработени от една стабилна настройка, елиминирайки грешките, причинени от препозиционирането на детайла. Пътуването към висока концентричност започва със суровината, обикновено отливка или парче заготовка, и продължава чрез поредица от прецизни машинни операции. Ключът към концентричността е задържането на детайла в прецизно приспособление и извършването на всички критични операции по обработка в една единствена настройка.

Първата стъпка е да създадете референтна повърхност, обикновено отвора, който ще бъде основната база за всички следващи операции. Отворът се обработва до точен размер, обикновено чрез пробиване, разширяване или пробиване. Този отвор трябва да е кръгъл и прав. След това детайлът се монтира здраво върху дорник или приспособление, което пасва точно в отвора. Това гарантира, че отворът е истинският център за останалите операции по обработка. Следващата операция е обработката на външния диаметър. Това обикновено се прави с помощта на CNC струг, който може да превърне външния диаметър до точен размер и с висока степен на закръгленост. Ключът към постигането на висока концентричност е, че отворът и външният диаметър се обработват в една и съща настройка. Това елиминира всяка грешка, която би възникнала, ако частта бъде препозиционирана.

Последната стъпка е довършителната операция, често процес на фино струговане или шлайфане. Шлифоването може да постигне дори по-висока степен на прецизност от струговането, постигайки повърхностно покритие от Ra 0,8 µm или по-добро и толеранс на концентричност от +/- 0,02 mm. За приложения, при които ремъчната шайба ще работи при високи скорости или при големи натоварвания, често се посочва шлайфане. Таблицата по-долу обобщава типичните толеранси на концентричност, постигнати чрез различни производствени процеси.

В Zhejiang Hawen Electromechanical Co., Ltd. използваме комбинация от CNC струговане и, където е необходимо, прецизно шлифоване, за да постигнем оптимална концентричност за нашите ремъчни шайби. Нашият производствен процес е проектиран да гарантира, че всяка ремъчна шайба се произвежда с концентричност, която отговаря на определения толеранс. Ключът към това е използването на прецизни приспособления и елиминирането на ръчните настройки по време на процеса на обработка.

4. Какви са количествено измеримите ползи от ремъчните шайби с висока концентричност?

Ползите от използването на ремъчни шайби с висока концентричност не са само качествени; те могат да бъдат измерени и количествено определени. Основните предимства са намаленото време за вторично регулиране, по-дълъг живот на ремъка и лагера и подобрена обща ефективност на системата. Всяко от тези предимства се превръща директно в спестяване на разходи и подобрена производителност. Количествено измеримите подобрения могат да бъдат демонстрирани чрез сравнение на две идентични системи за ремъчно задвижване: една със стандартни ремъчни шайби и една с ремъчни шайби с висока концентричност.

Намалено време за вторична настройка:Най-пряката полза е намаляването на честотата на вторичните корекции. Система с ремъчно задвижване, използваща стандартни ремъчни шайби, може да изисква шест или повече вторични настройки годишно, всяка от които отнема час или повече. Система, използваща ремъчни шайби с висока концентричност, може да изисква само една или две настройки годишно. Спестеното време може да бъде значително, както е показано в таблицата по-долу.

По-дълъг живот на колана:Неравномерното напрежение и вибрациите, причинени от лошата концентричност, драстично намаляват живота на колана. Ремък, работещ на ремъчна шайба с висока концентричност, може да издържи 2 до 3 пъти по-дълго от ремък, работещ на ремъчна шайба с ниска концентричност. Намаляването на износването на ремъка също намалява честотата на смяна на ремъка и свързания с това престой.

По-дълъг живот на лагера:Вибрацията, генерирана от неконцентрична ремъчна шайба, се предава директно към лагерите на задвижваното оборудване и задвижващия двигател. Тази вибрация причинява преждевременно износване и повреда на лагера. Ремъчните шайби с висока концентричност намаляват вибрациите, предавани към лагерите, като удължават експлоатационния им живот. Намаляването на повредите на лагерите означава по-малко прекъсване на оборудването и по-ниски разходи за поддръжка.

Подобрена ефективност на системата:Системата за задвижване на ремъка работи по-ефективно, когато ремъчните шайби са концентрични. Коланът не се разтяга и отпуска непрекъснато и загубата на енергия от триене и вибрации е сведена до минимум. Това може да доведе до малко, но измеримо намаление на потреблението на енергия, което с течение на времето може да доведе до значителни икономии на разходи.

Тези количествено измерими ползи показват, че по-високата първоначална цена на висококачествена ремъчна шайба с висока концентричност е повече от компенсирана от спестяванията при поддръжка и престой през експлоатационния й живот. В Zhejiang Hawen Electromechanical Co., Ltd., ние предоставяме на нашите клиенти данните, от които се нуждаят, за да вземат информирани решения относно техния избор на ремъчна шайба, като им помагаме да оптимизират общите си разходи за притежание.

5. Как да измерим и проверим концентричността в производството?

Гарантирането, че ремъчните шайби отговарят на определения толеранс на концентричност, изисква стабилен процес за контрол на качеството. Измерването на концентричността обикновено се извършва с помощта на циферблатен индикатор или координатна измервателна машина (CMM). Настройката на теста е относително проста, но изисква прецизност и последователност. Процесът на измерване е както следва:

Ремъчната шайба е монтирана на прецизен дорник или на вала, върху който ще бъде монтирана. След това дорникът се поставя между центрове или в прецизен V-блок. Циферблатният индикатор е монтиран на стойка и позициониран така, че сондата му да контактува с външния диаметър на ремъчната шайба. След това ремъчната шайба се завърта бавно и се наблюдава показанието на индикатора. Общата промяна в показанията при въртене на ремъчната шайба е общото биене. Тази стойност на биене, която е два пъти грешката на концентричността, се използва като критерий за приемане.

Измерването трябва да се направи в няколко точки по предната страна на ремъчната шайба, за да се осигури последователност. Таблицата по-долу предоставя критериите за приемане за различни степени на ремъчни шайби, използвани в нашата фабрика.

В Zhejiang Hawen Electromechanical Co., Ltd. използваме комбинация от измерване в процеса и окончателна проверка, за да гарантираме, че всяка ремъчна шайба отговаря на определените изисквания за концентричност. Нашата система за контрол на качеството е сертифицирана по ISO 9001:2015 и поддържаме подробни записи за всички проверки. Това гарантира, че нашите клиенти получават ремъчни шайби, които отговарят на техните очаквания за производителност и намаляват необходимостта от вторични настройки.

6. Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между концентричността и биенето на ремъчните шайби?

Отговор: Концентричност и биене са свързани, но различни понятия. Концентричността е геометричното условие, при което две или повече характеристики споделят обща ос. Изтичането, от друга страна, е пълната промяна в позицията на елемент, тъй като частта се върти около фиксирана ос. За ремъчна шайба, концентричността е грешката между центъра на отвора и центъра на външния диаметър. Изтичането е общото колебание, измерено по външния диаметър, докато ремъчната шайба се върти. Изтичането обикновено е два пъти грешката на концентричността. Ремъчна шайба с биене от 0,1 mm има грешка на концентричността от +/- 0,05 mm.

Въпрос 2: Как лошата концентричност влияе върху живота на колана?

Отговор: Лошата концентричност кара ремъка да се разтяга и отпуска циклично, докато ремъчната шайба се върти. Това води до неравномерно износване на колана, което се проявява като напукване и остъкляване на повърхността на колана. Коланът също така изпитва по-високо триене и топлина, което допълнително ускорява износването. Проучванията показват, че ремък, работещ върху ремъчна шайба с биене 0,2 mm, може да има експлоатационен живот, който е 40-60% по-кратък от ремък, работещ върху ремъчна шайба с 0,05 mm биене.

Въпрос 3: Мога ли да компенсирам лошата концентричност на ролката чрез регулиране на напрежението на ремъка?

Отговор: Не, регулирането на напрежението на ремъка не може да компенсира лошата концентричност. Напрежението е статична настройка, която определя средното натоварване на колана. Грешката на концентричността създава динамично изменение на натоварването, което не се влияе от статичното напрежение. Докато по-високото напрежение може да намали известно трептене на ремъка, то също така ще увеличи натоварването върху лагерите и може да причини преждевременна повреда на ремъка. Единственото ефективно решение е да използвате ремъчна шайба с правилната концентричност.

Въпрос 4: Каква е типичната разлика в цената между стандартна и високопрецизна ремъчна шайба?

Отговор: Разликата в цената зависи от размера, материала и обема на производство. Обикновено една високопрецизна ремъчна шайба (с биене от +/- 0,05 mm или по-добра) струва между 30-50% повече от стандартна ремъчна шайба (+/- 0,10 mm). Повишените първоначални разходи обаче често се компенсират от намалените разходи за поддръжка и по-дълъг живот на ремъка. Общата цена на притежание за период от 5 години често е по-ниска за високопрецизната ремъчна шайба.

Въпрос 5: Как мога да проверя концентричността на ремъчна шайба, която вече съм закупил?

Отговор: Можете да проверите концентричността с помощта на циферблатен индикатор, както е описано в тази статия. Монтирайте ремъчната шайба върху прецизен дорник и я поставете между центровете. Настройте циферблатния индикатор да докосва външния диаметър на ремъчната шайба. Завъртете ремъчната шайба и наблюдавайте общата промяна на показанията. Това е пълното изтичане. Ако общото биене надвишава очаквания толеранс за приложението, ремъчната шайба трябва да се смени. Много производители, включително Zhejiang Hawen Electromechanical Co., Ltd., предоставят сертификат за съответствие с всяка поръчка, който включва измерените стойности на биене.

7. Заключение

Връзката между концентричността на ремъчната шайба и времето за вторично регулиране е пряка и значима. Неконцентрична ремъчна шайба създава радиално биене, което се превръща в вибрации, блуждаене на ремъка и неравномерно износване на ремъка. Тези проблеми неизбежно водят до цикъл от вторични настройки: повторно опъване, повторно подравняване, смяна на ремъци и поддръжка на лагери. Тези корекции не са просто неудобство; те представляват значителни разходи по отношение на труд, престой и подмяна на компоненти.

Ремъчните шайби с висока концентричност се справят с основната причина за тези проблеми. Като гарантират, че отворът и външният диаметър са перфектно подравнени, те елиминират източниците на вибрации и блуждаене на ремъка. Резултатът е система за ремъчно задвижване, която работи гладко от самото начало, изисква минимална поддръжка и осигурява по-дълъг експлоатационен живот. В Zhejiang Hawen Electromechanical Co., Ltd., ние се ангажираме да произвеждаме ремъчни шайби, които отговарят на най-високите стандарти за концентричност. Нашите процеси на прецизна обработка, строг контрол на качеството и спазване на международните стандарти гарантират, че нашите клиенти получават ремъчни шайби, които минимизират вторичните настройки и увеличават надеждността на системата.

Свържете се с Zhejiang Hawen Electromechanical Co., Ltd.днес, за да научите как нашите ремъчни шайби с висока концентричност могат да подобрят вашите операции и да намалят разходите за поддръжка.
