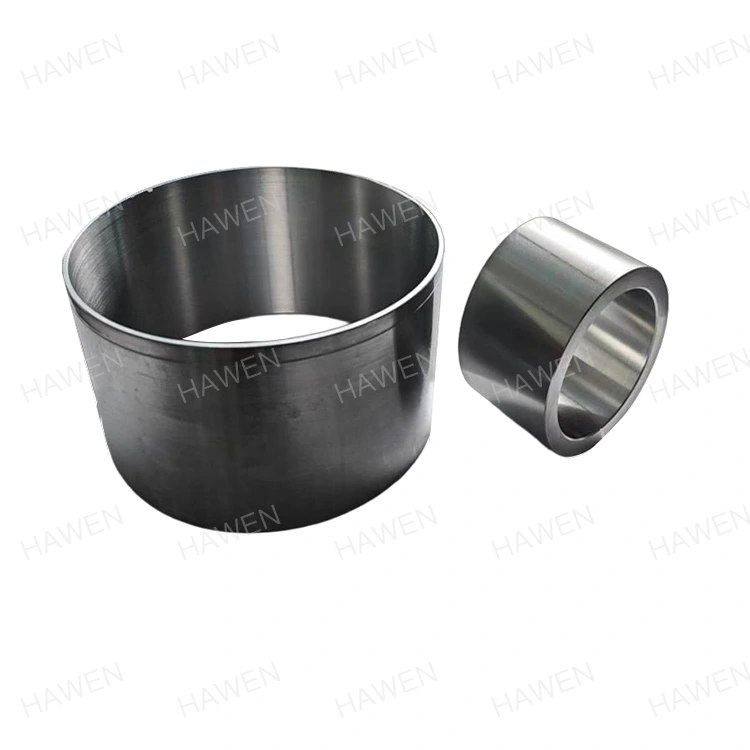

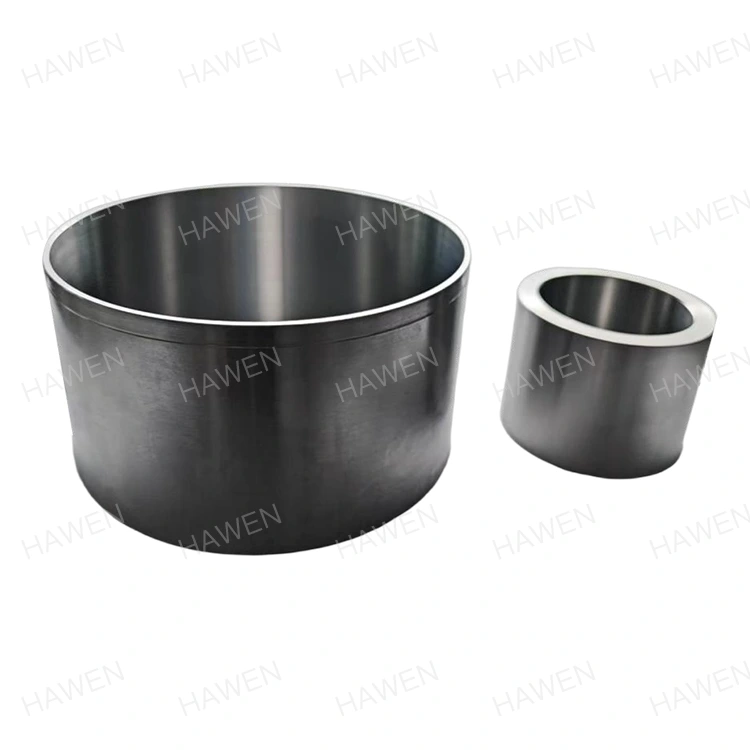

Роторна сърцевина на електродвигател

ХАУЕН е утвърден доставчик на ядрото на ротора на електрическия мотор и усъвършенстваните възли на ротационното задвижване. Подкрепени от двадесет години опит в производството, ние обработваме компоненти, използвайки въглеродна стомана 20# и легирана стомана 42CrMo. Автоматизираният производствен център прилага усъвършенствани обработки за почистване и пасивиране, за да осигури дългосрочна устойчивост на износване и структурна цялост в различни тежки промишлени системи.

Ефективност на въртене в електромеханични системи

Съвременната индустриална автоматизация зависи в голяма степен от непрекъснатата ефективност на ротационните задвижвания. В рамките на тези енергийни системи, интегрирането на оптимизирано сърцевина на ротора на електрически мотор определя цялостната ефективност на задвижващия модул чрез намаляване на електромагнитните загуби и осигуряване на бърза реакция на въртящия момент. Оборудването за високоскоростна автоматизация, роботизираните съединения и електрическите задвижвания изискват въртящи се компоненти, проектирани да минимизират инерцията, като същевременно максимизират плътността на магнитния поток.

За да издържат на строгите изисквания на непрекъснатите индустриални смени, ротационните модули трябва да предотвратяват натрупването на вихрови токове и да смекчат прекомерното топлинно покачване. Използването на суровини с висока проводимост, обработени до точни геометрични форми, гарантира, че електрическото задвижване работи при максималната си термодинамична граница. Тази механична стабилност пряко влияе върху изходната мощност, позиционната точност и експлоатационния живот на автоматизираните фабрични машини.

Роботизирана защита и динамика на ставите

Индустриалните роботизирани съединения изискват компактни серво задвижвания с висок въртящ момент, които могат да изпълняват бързи цикли старт-стоп без грешки при позициониране. Вътрешните въртящи се възли са проектирани да издържат на силно усукване, като същевременно поддържат прецизна концентричност. Чрез намаляване на радиалното биене, въртящите се компоненти предотвратяват микроскопични премествания, които водят до износване на предавките и механична повреда в продължение на милиони цикли.

Аеродинамична интеграция на генериране на енергия

Във вятърните и парни турбини тежките въртящи се части работят в непредвидими външни среди, подложени на изместващи се механични натоварвания. Тези системи използват специализирани конфигурации, като отворени изкривени слотове и специални плочи за вентилационни слотове, за да осигурят бързо разсейване на топлината. Ефективното термично управление защитава навитите медни модули и осигурява стабилно захранване обратно към електрическата мрежа.

Нови енергийни тягови системи

Тяговите двигатели за електрически и хибридни задвижвания изискват изключително висока плътност на мощността, за да оптимизират пробега и ускорението на превозното средство. Вътрешните въртящи се елементи трябва да работят при високи скорости на въртене, често надвишаващи 15 000 RPM. Постигането на постоянна производителност при тези скорости изисква строг контрол на качеството по време на производството, за да се гарантира, че суровините няма да се деформират при екстремни центробежни сили.

Разширени металургични свойства за операции с висок стрес

Изборът на правилния материал е жизненоважен, за да отговаря на механичните и електрическите изисквания на крайното приложение. Металургичните характеристики на марките стомана определят границата на провлачване, устойчивостта на умора и лекотата на обработка за всеки компонент.

Конструкционна стомана с ниско съдържание на въглерод (20# въглеродна стомана)

Тази структурна стомана осигурява отлична заваряемост и пластичност, което я прави идеална за стандартни механични възли. Отличава се със стабилна магнитна пропускливост, която спомага за намаляване на загубите в сърцевината при стандартни двигателни приложения. Компонентите, произведени от този клас, са много адаптивни и се адаптират лесно към специализирани дизайни, изискващи висока прецизност по време на масовото производство.

Хром-молибденова стомана със свръхвисока якост (42CrMo легирана стомана)

За приложения, където механичното натоварване и устойчивостта на удар са от първостепенно значение, тази легирана стомана осигурява изключителна производителност. Той показва висока закаляемост и не показва крехкост при отпускане, което му позволява да поддържа високи граници на умора. Химическият дизайн включва хром и молибден, осигурявайки дълбоко втвърдяване по време на термична обработка и отлична издръжливост при ниски температури при ударни натоварвания.

Свойства на средно въглеродна стомана (45# въглеродна стомана)

Този средно въглероден структурен клас съдържа 0,42% до 0,50% въглерод с плътност от 7,85 g/cm³. Съставът включва 0,50% до 0,80% манган и 0,17% до 0,37% силиций, със строго контролирани примеси. Той предлага отлични цялостни механични свойства, характеризиращи се с якост на опън от ≥600 MPa и граница на провлачване от ≥355 MPa. Последващо закаляване при 840°C и темпериране между 560°C и 600°C оптимизира твърдостта до HRC 22-34.

Проверка на размерите и геометрично подравняване

За да се предотвратят механични вибрации и високочестотен шум във въртящи се машини, компонентите трябва да се придържат към стриктни граници на размерите. Дори незначителни геометрични отклонения могат да създадат асиметрично магнитно издърпване, причинявайки бързо износване на лагерите и катастрофална повреда на оборудването. По време на високоскоростна работа поддържането на концентричността на сърцевината на ротора на електрическия мотор предотвратява вредните вибрации и осигурява плавен трансфер на ротационна енергия.

Високопрецизното автоматизирано производствено оборудване осигурява последователен контрол на размерите по време на широкомащабно производство. Критичните параметри, като толеранс на вътрешния отвор, се поддържат стриктно при ≤0,005 mm. Чрез стандартизиране на тези тесни допуски, завършените възли се интегрират безпроблемно към валовете на двигателя, без да се налагат ръчни настройки по време на крайната фаза на монтаж.

Цялостна метрология и проверка на качеството

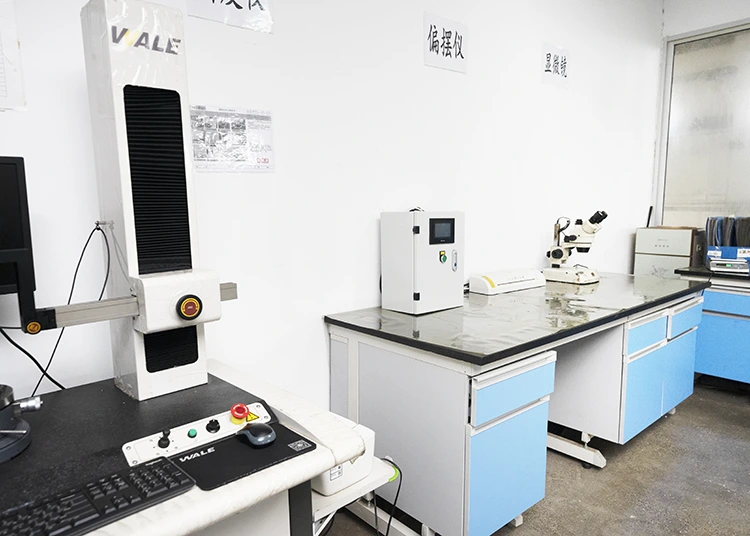

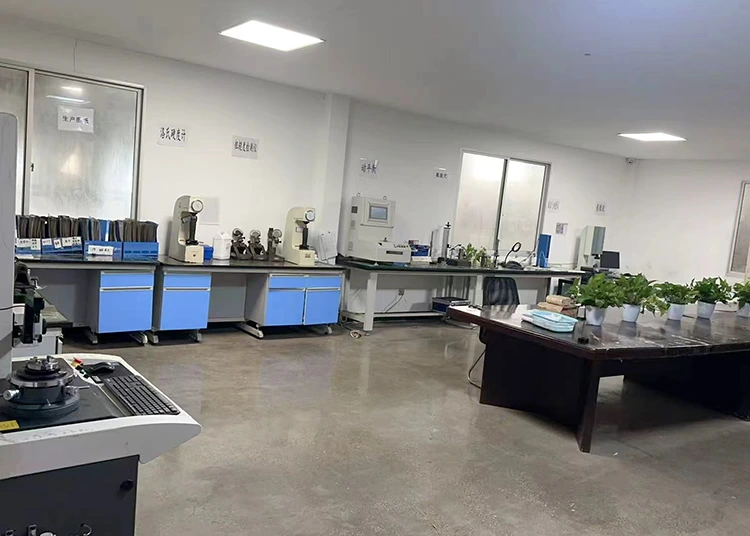

Осигуряването на качеството се поддържа чрез усъвършенствани метрологични инструменти, разположени директно на производствения етаж. Машините за измерване на координати (CMM) проверяват многоосните координати, докато специализираните тестери за кръглост и инструментите за измерване на профили оценяват кръговата консистенция на вътрешния и външния диаметър. Статистическият контрол на процеса (SPC) се използва за наблюдение на производствените тенденции в реално време, предотвратявайки отклонението на размерите, преди да надхвърли инженерните ограничения.

Избор на суровини и екологично съзнателно производство

Снабдяването с постоянни, висококачествени суровини е в основата на контрола на качеството. Производственото съоръжение използва екологично чиста 1215 нисковъглеродна стомана за свободно рязане за определени проекти за намаляване на отпечатъците от опасни вещества, като същевременно подобрява обработваемостта. Всички материали отговарят на международните стандарти RoHS и REACH, подкрепени от проверени аналитични лабораторни доклади.

Протоколи за повърхностна обработка за екстремни среди

Ротационните стоманени части често работят в предизвикателни промишлени среди, където излагането на влага, флуиди за рязане и частици във въздуха могат да ускорят окисляването. Незащитените повърхности бързо образуват ръжда, компрометирайки механичното прилягане и отделяйки метални остатъци в корпуса на двигателя.

За да се противопостави на тези проблеми, производственият завод използва напълно автоматизиран, безконтактен процес на почистване и пасивиране. Чрез използване на система за измиване, задвижвана от конвейер, интегрирана с високоефективна линия за сушене, продуктите се почистват, обработват и опаковат без ръчен контакт. Това предотвратява замърсяване с масло от кожата, намалява риска от надраскване от физически удар и гарантира, че частите пристигат в завода за сглобяване в безупречно състояние, готово за инсталиране.

Различни опции за персонализиране на покритието

Докато стандартната химическа пасивация защитава компонентите при типични складови и монтажни условия, специализираните среди може да изискват подобрени бариери. Съоръжението предоставя различни персонализирани опции за довършителни работи, за да отговори на специфични изисквания, включително стандартно галванично покритие, цинково покритие, никелиране и напълно автоматизирани обработки с черен оксид, които подобряват устойчивостта на корозия, без да променят критичните физически размери.

Производствени възможности и технически характеристики

Таблицата по-долу обобщава техническите спецификации на нашите стандартни прецизно обработени основни продукти:

Защо да изберете нас

Партньорството с опитно производствено съоръжение гарантира, че вашите производствени линии остават снабдени с изключително последователни, тествани за качество механични компоненти. Нашата инфраструктура е оптимизирана за осигуряване на дългосрочна стойност и надеждност:

• Напълно автоматизирана инфраструктура:Фабриката работи с 10 напълно автоматизирани производствени линии, пълни с интегрирано повърхностно почистване и автоматизирана линия за черен оксид. Това минимизира грешките при ръчна обработка и гарантира висока повторяемост при големи производствени серии.
• Значителен производствен капацитет:С общ месечен капацитет от приблизително 5 милиона единици и настоящи месечни доставки от 3 до 4 милиона единици, съоръжението поддържа буфер от 40% до 60% капацитет, за да поддържа комфортно бързо мащабиране на проекти и внезапни промени в търсенето.
• Глобален опит в областта на автомобилите и уредите:Производственият екип поддържа дългогодишни стратегически партньорства с производители на двигатели от световна класа, включително Nidec, Midea, Gree, LG, Huilu и Wolong, доказвайки нашата способност да отговаряме на строги стандарти за качество.
• Строг одит на качеството и околната среда:Контролът на качеството започва при снабдяването със суровини, като постига стабилна скорост на преминаване на процеса от 99,995%. Всички пратки се подлагат на 100% проверка преди да напуснат съоръжението и са напълно съвместими с насоките за околната среда RoHS и REACH на ЕС.

Често задавани въпроси

Какви конструктивни конфигурации могат да бъдат персонализирани за ядро ​​на ротор на електродвигател?

Предоставяме пълна персонализация според предоставените технически чертежи. Нашият инженерен екип може да коригира размерите, вътрешните профили на отвора, геометрията на слотовете и спецификациите на суровините - като използване на 20# въглеродна стомана, 42CrMo легирана стомана или 45# въглеродна стомана - за да съответства на специфични електромеханични параметри.

Как процесът на безконтактно пасивиране предотвратява ръждата?

Линията за безконтактна повърхностна обработка преминава компонентите през автоматизирани вани за химическо почистване и пасивиране, преди да ги изсуши в запечатана камера с горещ въздух. Премахването на ръчния контакт предотвратява окисляването, предизвикано от потта, и гарантира, че частите остават без ръжда преди монтажа.

Какви протоколи за изпитване се използват, за да се гарантира прецизността на вътрешния отвор?

Всяка партида се проверява с помощта на координатни измервателни машини (CMM) и високопрецизни тестери за кръглост. Ние стриктно контролираме цилиндричността на отвора до ≤0,01 mm за нашите стандартни единици от въглеродна стомана 20#, надхвърляйки типичния индустриален стандарт от ≤0,015 mm.

Съответстват ли суровините на международните екологични директиви?

да Всички суровини, включително 1215 нисковъглеродна стомана за свободно рязане и различни класове сплави, преминават стриктни химически тестове. Всяка доставена партида е подкрепена от официални сертификати за съответствие с REACH и RoHS.

Как фабриката се справя с внезапните увеличения на производствения обем?

Нашият производствен завод в провинция Zhejiang поддържа активен резерв от капацитет до 2 милиона единици на месец. Това ни позволява да мащабираме производството и да коригираме графиците за доставка, без да засягаме времето за изпълнение или последователността на продукта.

Проектирана прецизност и лидерство в производството

С повече от две десетилетия отдаден опит в прецизната механична обработка, производственото съоръжение продължава да предоставя надеждни инженерни решения за предизвикателни индустриални среди. Чрез контролиране на всеки етап от процеса – от металургична инспекция и CNC автоматизирана обработка до безконтактна химическа пасивация – ние гарантираме, че всеки ротационен компонент отговаря на високи стандарти за производителност. довериеХАУЕНза осигуряване на прецизността, капацитета и последователността, необходими за захранване на вашето следващо поколение високоефективни двигателни системи.
