Тясна шайба на клиновиден ремък

Тясната ремъчна шайба на HAWEN е механичен трансмисионен компонент с един V-образен канал, използван главно за взаимодействие с клиновидни ремъци за предаване на мощност. Отличаващ се с прост дизайн и ниска цена, той е подходящ за различни индустриални и ежедневни сценарии. Нашите продукти се използват широко в оборудване за автоматизация, прецизни машини, индустриално предаване и други области. Приветстваме клиентите да персонализират продукти по чертежи или да посетят нашата фабрика.

Спецификация на продукта

Име на продукта

Материал

Бруто тегло (кг)

Единица (EA)

Измерение

Повърхностна обработка

Изисквания за околната среда

Изискване за обработка

Поле за приложение

Точност на обработка

Клиентска база

Пазарен дял в Китай

Забележки

Тясна шайба на клиновиден ремък

1215 Стомана за свободно рязане

-

EA

Φ59,18 × 15,87

Поцинковане

Съвместим с международните стандарти като ROHS и REACH

Механична обработка

Въздушни компресори, сушилни и друго оборудване

≤0,015 мм

Nidec

5%

Възможност за персонализиране по чертежи

Полета за приложение на продукта

HAWEN (Trilon) е дълбоко ангажиран в машинната индустрия повече от 20 години. От 2005 г. нашата компания извършва задълбочена научноизследователска и развойна дейност на ролки с клиновидни ремъци с един канал и различни видове автомобилни ремъчни ролки. Този продукт е обработен и оформен от 1215 стомана за свободно рязане. Нашите продукти покриват широк спектър от индустрии:

1. Оборудване като вентилатори и въздушни компресори: Използва се за непрекъснато предаване на енергия във фабрики (напр. вентилационни системи или транспортиране на течности). Структурата му може да се адаптира към условия на работа със средна мощност, средна и ниска скорост.

2. Центробежни вентилатори или винтови помпи: Ремъчните шайби, изработени от сив чугун, могат да осигурят стабилно предаване.

3. Прецизно производство: Стандартизиран дизайн, стриктна селекция на материали, усъвършенствана технология за обработка и контрол на качеството гарантират висока ефективност, издръжливост и взаимозаменяемост при предаване на средна и висока мощност, както е разработено от ключовите измерения по-долу.

4. Автоматизация и общи машини: Често използвани във вентилатори, въздушни компресори и друго оборудване; в центробежни вентилатори или винтови помпи ремъчните шайби от сив чугун могат да осигурят стабилна трансмисионна сила.

5. Висока прецизност на трансмисията: Мощността се предава чрез триене между ремъка и ролката. Поради леко възможно приплъзване на клиновия ремък в жлеба на шайбата, предавателното отношение не е абсолютно постоянно, но обикновено може да отговори на нуждите на общите индустриални приложения.

6. Висока ефективност и лесна поддръжка: Ефективността на предаване може да достигне повече от 95%. Характеристики: Дизайнът на клиновия ремък му позволява да пасне плътно към шайбата, намалявайки загубата на енергия. Товароносимост: шайбата на клиновия ремък може да понесе определено натоварване. Стабилност: Предаването на шайба с клиновиден ремък има добра стабилност, което може да намали вибрациите и удара по време на предаване и да осигури стабилна работа на механичното оборудване. Адаптивност: Трансмисията с V-ремък е подходяща за различни работни условия и среди и може да се адаптира към тежки условия на работа като влажност и корозия чрез повърхностни обработки (напр. цинково покритие, високочестотно закаляване).

Оборудване за приложение на продукта и основни клиенти

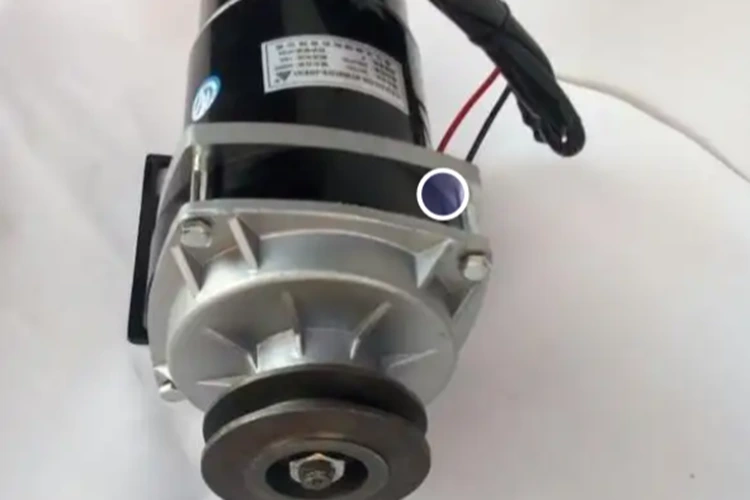

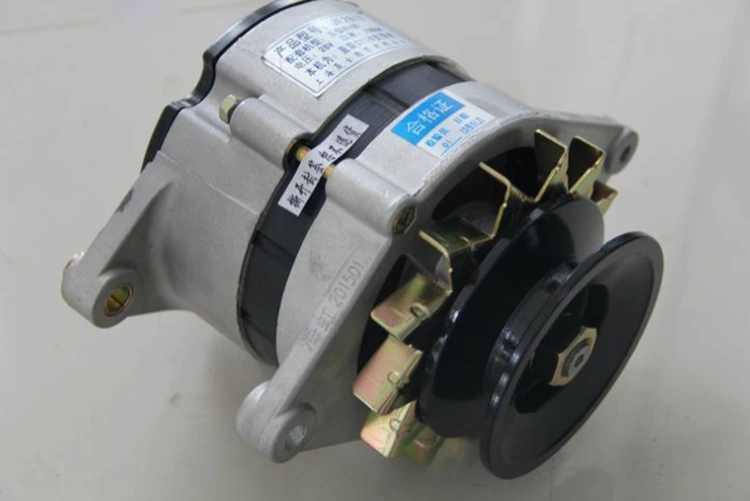

Горните продукти се прилагат главно за въздушни компресори и двигатели на водни помпи, като основните клиенти включват Nidec, Asco и други добре известни предприятия.

Технически параметри: 1215 стоманена шайба за клиновиден ремък с един канал

Основни качествени характеристики	Основни технически индикатори	Стандарт GB/T 13575.1-2022	Индустриален стандарт	HAWEN Standard
Стабилност на вътрешния отвор	Толерантност на вътрешния отвор	-	≤0,026 мм	≤0,015 мм
Съвместимост на типа Groove	Ъгъл на канала	-	≤1°	≤0,5°
Прецизност на трансмисията и експлоатационен живот	Изтичане	-	≤0,15 мм	≤0,05 мм
Срок на експлоатация	Устойчивост на корозия (тест с неутрален солен спрей)	48ч	72ч	96ч
Екологичност	Ограничение на опасни вещества	-	Съвместим със стандартите на ЕС	Съвместим със стандартите на ЕС

Основни предимства

Ние се гордеем със силни технически възможности за научноизследователска и развойна дейност и високо прецизно производствено оборудване. В процеса на съвместно проектиране на бъдещи продукти с клиентите, технологията на HAWEN винаги може да проучи оптималното решение и да спечели признание от клиентите. Ние прилагаме 100% онлайн автоматичен контрол на качеството и постигаме високо прецизно прецизно производство чрез следните мерки:

● Контрол на източника: Контролирайте стриктно консистенцията на суровините от етапа на доставка, за да осигурите стабилна производителност на материала.

● Прецизна обработка: Използвайте високо прецизно оборудване за автоматизирана обработка, за да гарантирате точност на размерите на продукта (напр. толеранс на вътрешния отвор ≤0,015 mm).

● Пълен мониторинг на процеса: Наблюдавайте производствените параметри в реално време чрез онлайн система за откриване, за да откриете и коригирате отклоненията своевременно.

● Постоянно осигуряване на качеството: Елиминирайте грешките при ръчна работа, за да осигурите стабилна работа на всеки продукт.

● Висока степен на квалификация: Степента на производствена квалификация се контролира на 99,99%, а степента на квалификация франко завода достига 100%.

● Подобряване на ефективността: Автоматизираните процеси намаляват ръчната намеса и намаляват производствените разходи.

Ние упражняваме строг контрол върху екологичността на продуктите от избора на суровина до производството и преработката:

● Екологични суровини: Използвайте 1215 стомана за свободно рязане, за да намалите опасните вещества, като спазвате стандартите за екологични материали.

● Повърхностна обработка: Възприемане на технология за галванопластика, която покрива слой цинк върху повърхността на метал или стоманена сплав чрез химични или електрохимични методи, за да го защити от корозия и ръжда в околната среда.

● Екологичен сертификат: Всички продукти са преминали международни екологични сертификати като ROHS и REACH, за да се гарантира, че не съдържат опасни вещества.

● Производствен процес: Автоматизираните производствени линии намаляват потреблението на енергия и генерирането на отпадъци без ръчен контакт по време на целия процес. Чрез напълно автоматично онлайн оборудване за тестване, всеки продукт се подлага на пълна проверка на размерите, геометричните толеранси и повърхностните дефекти преди фабрично изпращане, за да се гарантира консистенция на партидата.

Имаме дългосрочно поддържащо сътрудничество с известни местни и чуждестранни производители на автомобили и спечелихме широко признание. С 20 години техническо натрупване, ние непрекъснато оптимизираме степента на използване на материалите и производствените процеси. Нашите продукти са преминали сертификати за система за качество ISO9001 и IATF16949, гарантиращи пълна проследимост от складирането на суровини до доставката на готовия продукт.

● Ефективен екип за научноизследователска и развойна дейност: Бърза скорост на реакция, спестяване на разходи и време за разработка; може да персонализира дизайни със специална форма, подходящи за приложенията на клиентите според изискванията на техните индустриални системи.

● Производствен капацитет: Имаме 120 комплекта високо прецизно CNC оборудване, една напълно автоматична производствена линия за почерняване, една напълно автоматична ултразвукова почистваща линия и повече от 10 комплекта автоматично оборудване за тестване. Месечният производствен капацитет достига 300 000 броя, с текущия месечен обем на продажбите от около 150 000-200 000 броя и излишен месечен капацитет от 30% -50%.

Ние се ръководим от крайното търсене на пазара, като се фокусираме върху:✅

Подобряване на ефективността и намаляване на разходите✅

Нисък шум и висока степен на квалификация✅

Опазване на околната среда

● По-голяма гъвкавост при промени в дизайна

● Висока ефективност и бързина в процеса на вземане на решения

● Кратко време за доставка на суровини и различни аксесоари: Разположени в провинция Zhejiang, „родният град на производството в Китай“, ние имаме богата верига за доставки на доставчици.

● Надеждните, високоефективни и висококачествени решения на HAWEN позволяват на всички клиенти да избегнат заобиколни пътища - след като изберат нас, те няма да са склонни да преминат към други доставчици.

● Изборът на HAWEN означава намаляване на разходите на клиентите за разработка, разходите за тестване, разходите за производство и разходите за следпродажбено обслужване.

Избор на материал

1215 стомана е екологично чиста стомана за свободно рязане, която не съдържа опасни вещества като олово и се отличава с отлична обработваемост, което я прави подходяща за производството на прецизни механични части.

● Стабилни физически свойства: Неговата плътност на материала се поддържа стабилно на 7,85g/cm³.

● Химичен състав: въглерод (≤0,09%), манган (0,75%-1,05%), фосфор (0,04%-0,09%) и сяра (0,26%-0,35%). Относително високото съдържание на сяра подобрява обработваемостта, като същевременно отговаря на екологичните стандарти.

● Механични свойства: Има отлична точност на размерите; якостта на опън в горещо валцувано състояние е 390-540MPa, която може да достигне 490-755MPa след студено изтегляне, с твърдост 160-190HB и може да се обработва директно без топлинна обработка.

● Форми на доставка: Доставя се като горещо валцована кръгла стомана, студено изтеглени светли пръти и шлифовани пръти; различни форми на напречно сечение могат да бъдат оформени чрез процес на студена екструзия, спестявайки загуба на материал и време за обработка.

● Обработваемост: Гладкото рязане и добрата производителност при чупене на стружки намаляват износването на инструмента и подобряват покритието на повърхността; той е особено подходящ за масова непрекъсната обработка чрез автоматизирано оборудване като автоматични стругове и CNC стругове; неговата устойчивост на износване или устойчивост на корозия може да бъде подобрена чрез повърхностно карбуризиране или никелиране.

Контрол на процеса

● Контрол на толеранса на вътрешния отвор: Постигането на висока точност от ±0,015 mm поставя изключително високи изисквания към обработващото оборудване и стабилността на процеса. Такъв прецизен обхват на толерантност изисква висока точност на обработващото оборудване (напр. CNC машинни инструменти), висококачествени режещи инструменти и стабилни процеси (напр. контрол на температурата, потискане на вибрациите); всяко малко отклонение може да доведе до проблеми с качеството на продукта. Нашата компания приема усъвършенствани технологии за гаранция: реализирани чрез високопрецизни измервателни инструменти (напр. Машина за измерване на координати (CMM), тестер за кръглост, инструмент за измерване на профили), строг контрол на процеса (напр. Статистически контрол на процеса (SPC)) и стабилна среда за обработка, за да се гарантира последователността на масовото производство.

● Стойност на приложението: В системите за прецизно предаване толерансът на вътрешния отвор пряко влияе върху точността на монтажа между частите и валовете, което е свързано с ефективността на предаване, контрола на шума и експлоатационния живот на продукта и е основен технически индикатор за висококачествено производство.

● Упражняваме строг контрол върху целия производствен процес, за да гарантираме стабилността и издръжливостта на продуктите по време на употреба.

● Съответствие на производителността на материала: Строго контролирайте твърдостта на материала и процесите на термична обработка, за да подобрите устойчивостта на износване и якостта на умора.

Повърхностна обработка - галванопластика

Тъй като шайбата на клиновия ремък с един канал е направена от метални материали, суровата работна среда неизбежно ще причини ръжда или корозия на резервните части. Нашата компания разполага с професионален и опитен основен R&D екип. Чрез години практически опит и изпитания ние разработихме специална формула за обработка на повърхността за този продукт и приехме напълно автоматично оборудване за галванопластика с напълно автоматична система за сушене. Дебелината на галванизирания слой отговаря на местните, промишлени и международни стандарти, достигайки микронно покритие. Няма ръчен контакт по време на целия процес, което подобрява корозионната устойчивост на продуктите, отговаря на индустриалните стандарти и намалява риска от сблъсък на продукта, причинен от ръчен контакт.

Забележка: Други методи за повърхностна обработка като почерняване и никелиране също са налични и могат да бъдат персонализирани според изискванията на клиента.

Изисквания за околната среда

Всички продукти отговарят на екологичните изисквания по отношение на материалите и повърхностната обработка и са подкрепени от доклади за сертифициране за ROHS и REACH.

R&D и възможности за персонализиране

Нашият професионален R&D технически екип има 20 години задълбочен опит в индустрията. Ние можем да отговорим на нуждите на клиентите и да разрешим техните болни точки според техните специфични изисквания и области на приложение и да персонализираме ремъчни шайби със специална форма. Ние горещо приветстваме клиентите да предоставят чертежи за персонализиране, включително персонализирани продукти с определени суровини и повърхностни обработки, а също така приветстваме чуждестранни клиенти да посетят нашата фабрика.

Синергия от новата организационна структура

Новата организационна структура позволява на HAWEN да отговори на очакванията на клиентите на базата на ефективно сътрудничество.

Местни клиенти и пазарен дял

Имаме дългосрочно стратегическо сътрудничество с местни клиенти като Sanjiang Electric, LG Tianjin и Nidec, с отношения на сътрудничество от повече от десет години. Досега нашата компания е постигнала 20% пазарен дял на ролки за клиновидни ремъци с един канал в Китай.
