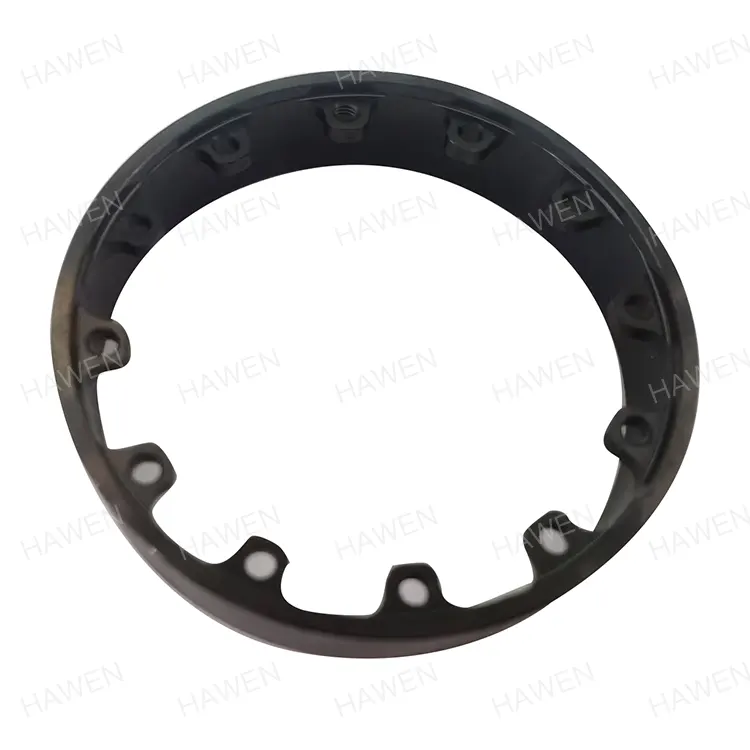

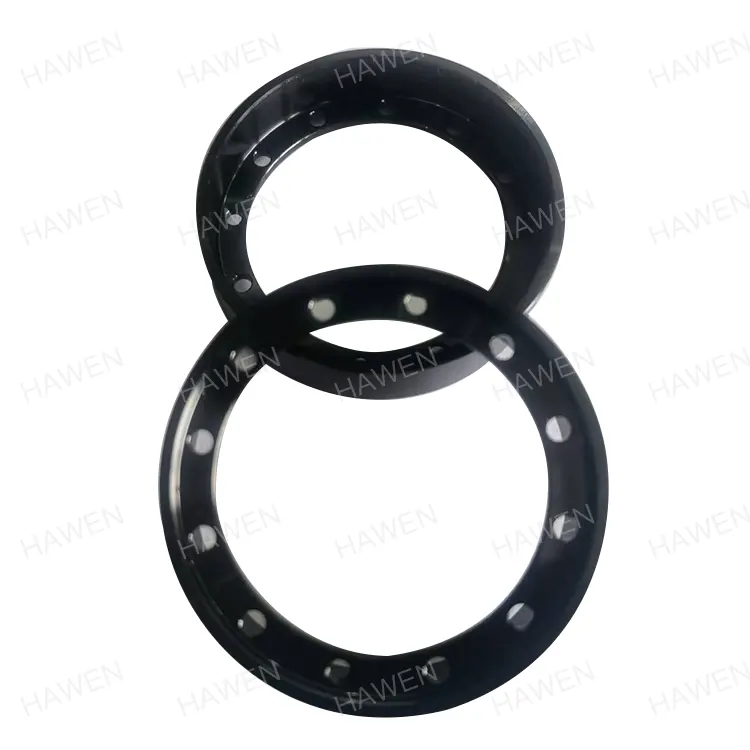

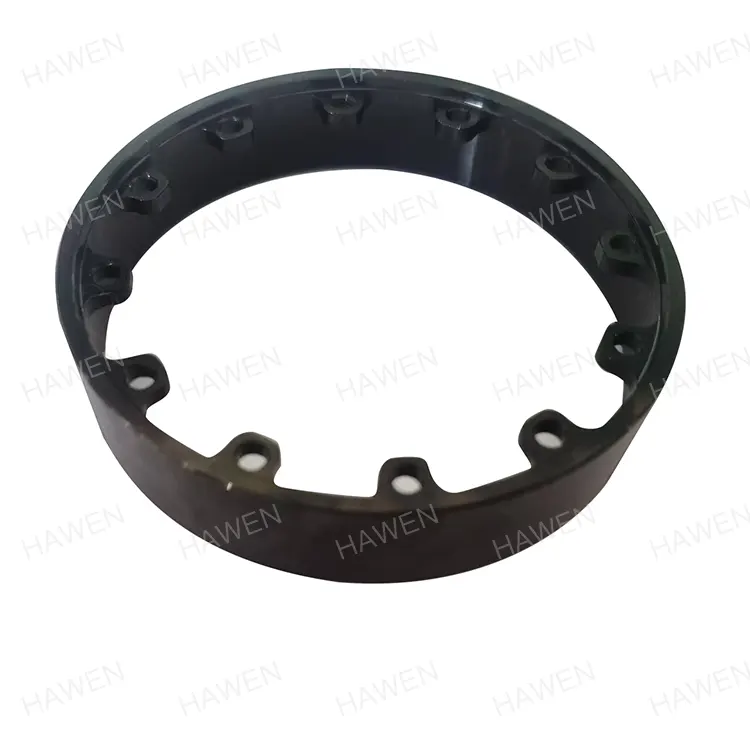

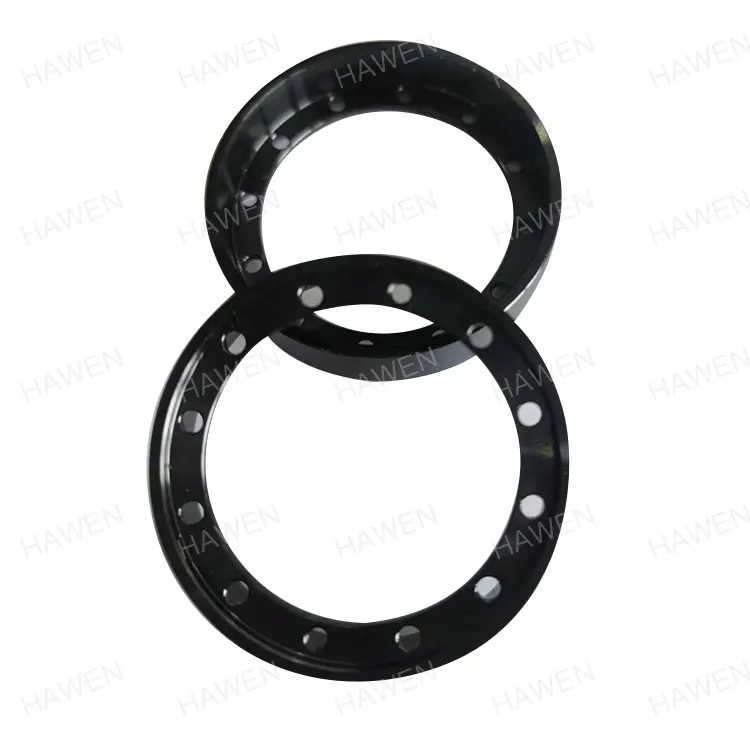

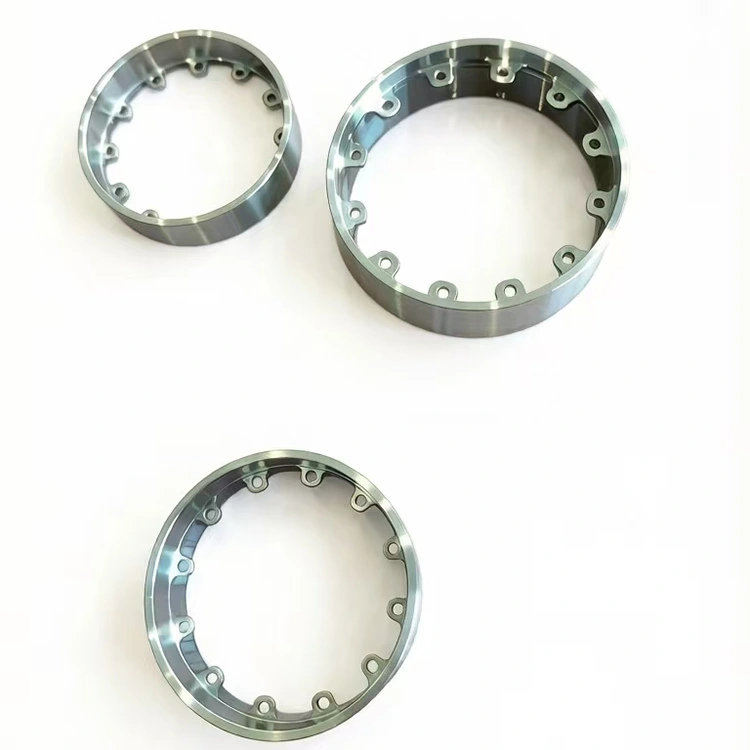

Моторно иго на робот

Robot Motor Yoke е основен основен компонент за серво, въртящ момент и съвместни двигатели на роботи. Въпреки че изглежда като механична структурна част, тя всъщност изпълнява три основни функции: проводимост на магнитната верига, структурна опора и разсейване на топлината и електромагнитно екраниране. Той директно определя плътността на въртящия момент, ефективността на работа, стабилността и експлоатационния живот на двигателите, което го прави незаменима ключова част за високопрецизни задвижващи системи в напреднали роботи.

Haven (Trilion) е дълбоко ангажиран в индустрията за производство на машини повече от 20 години. От 2023 г. тя се фокусира върху научноизследователска и развойна дейност и широкомащабно производство на Robot Motor Yoke. Със зрели процеси, строг контрол на качеството и възможности за бърза персонализация, тя се превърна във висококачествен доставчик на основни аксесоари за двигатели на роботи в Китай, като държи 10% вътрешен пазарен дял и осигурява дългосрочни поддържащи продукти за много водещи предприятия за домашни уреди и роботи.

Основни продуктови параметри

Популяризираният Robot Motor Yoke приема стандартизирана прецизна обработка и също така поддържа персонализирано производство въз основа на чертежи на клиента, като се адаптира към изискванията за инсталиране и производителност на различни модели двигатели на роботи. Основните основни параметри са изброени по-долу, всички проверени чрез действително производство и клиентски приложения:

Основни функции и стойност на приложението

Като рамка на магнитната верига и структурен носител на роботизирани двигатели, Robot Motor Yoke не е обикновен метален фитинг. Неговата производителност е пряко свързана с цялостната работа на двигателя, като обхваща магнитни, механични и термични измерения, за да се осигури ефективна и стабилна работа на двигателя.

Четири основни функции

Затворена магнитна верига

Изгражда път с ниско съпротивление за постоянен магнит и магнитни полета на котвата, прецизно ограничаване на разпределението на магнитния поток, значително намаляване на изтичането на магнитен поток, подобряване на използването на магнитното поле и избягване на намаляване на мощността и необичайно нагряване, причинено от магнитно насищане, оптимизиране на ефективността на преобразуване на енергия от източника.

Структурна опора

Стабилно фиксира полюсите на постоянен магнит и понася променливи натоварвания от високоскоростен старт-стоп и честа комутация, осигурявайки структурна твърдост и геометрична точност по време на работа и предотвратявайки деформация на компонентите при високи скорости.

Разсейване на топлината и електромагнитно екраниране

Действа като ключов път за топлопроводимост за бързо разсейване на загубите на желязо и мед, като контролира повишаването на температурата. Той също така ефективно потиска разсеяните магнитни полета, за да избегне смущения с енкодери, сензори и други прецизни компоненти, подобрявайки цялостната ефективност на електромагнитната съвместимост.

Анкериране на ефективността

Изборът на материал, технологията на обработка, дебелината на сечението и други параметри директно определят плътността на въртящия момент, пулсациите на въртящия момент и ефективността на работа, служейки като критична предпоставка за задействане на робота с висока точност и висока реакция.

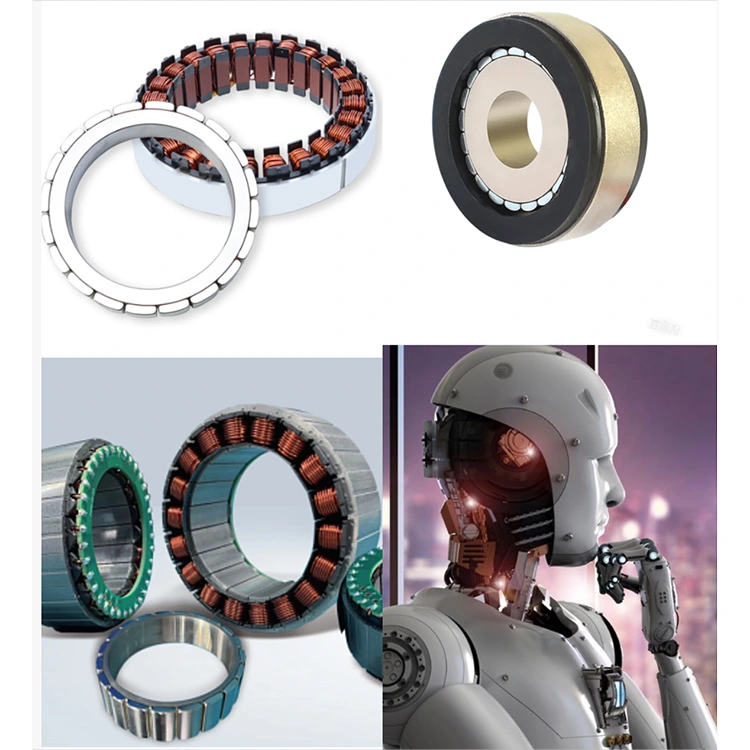

Приложими типове двигатели и оборудване надолу по веригата

Това моторно хомут на робот е съвместимо с различни основни двигатели, предназначени за роботи, обхващащи основни модули на индустриални роботи, роботи за сътрудничество и хуманоидни роботи:

Серводвигатели: Използват се като статорен хомут и заден хомут на ротора, балансиращи компактен размер и висок въртящ момент за гъвкаво многоставно движение.

 Безрамкови въртящи се двигатели: Пръстенообразната структура се интегрира директно в ставите на робота, елиминирайки външните корпуси и подобрявайки плътността на въртящия момент и гъвкавостта на монтажа.

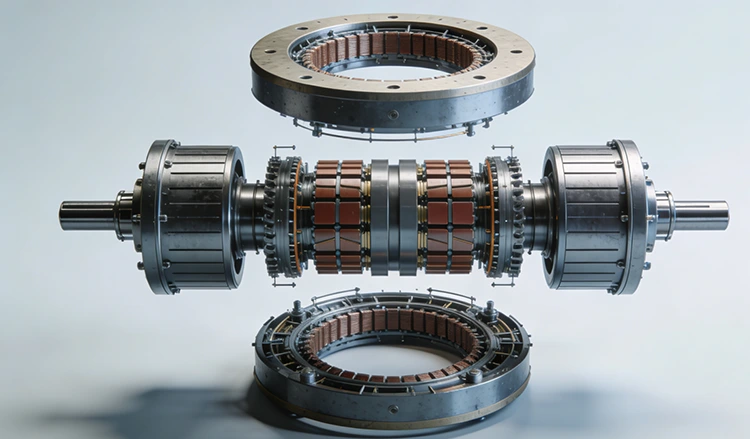

 Двигатели с аксиален поток/диск: Адаптира се към структури с двойна задна част за аксиални магнитни вериги, включващи плосък дизайн за задвижващи модули за крака и талията в хуманоидни роботи.

 Двигатели без сърцевина: Могат да се удвоят като корпуси на мотори, елиминирайки въртящия момент за ниска пулсация и работа с висока реакция в прецизни крайни изпълнителни устройства на роботи.

Ключови показатели за качество и сравнителен анализ на индустрията

Ние контролираме целия производствен процес на Robot Motor Yoke според стриктни стандарти, като основните показатели за прецизност надвишават общите стандарти за индустрията, отговаряйки напълно на изискванията за доставка на производителите на двигатели от висок клас по отношение на стабилност на размерите, монтаж и експлоатационен живот.

Въздействие върху производителността: Висококачественият двигател на робота може директно да увеличи плътността на мощността на двигателя с 15%–30%, да потисне над 99% от смущенията на бездомното магнитно поле, да намали загубата на магнитна верига, да издържи на високо електромагнитно напрежение и да осигури дългосрочна стабилна работа на робота.

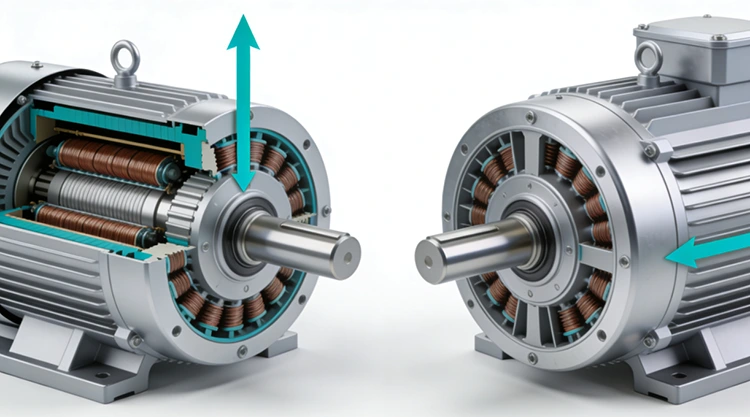

Аксиален поток (вляво) срещу напречни сечения на радиален поток (вдясно).

Избор на материал и контрол на процеса

Специален материал: 45# висококачествена въглеродна структурна стомана

Игото на двигателя на робота използва национален стандарт 45# средно въглеродна стомана със строго проверени свойства, адаптирани към работните условия на двигателя на робота:

● Съдържание на въглерод: 0,42%–0,50%; плътност: 7,85 g/cm³; манган: 0,50%–0,80%; силиций: 0,17%–0,37%; ниско съдържание на фосфор и сяра.

● Отлични всеобхватни механични свойства: якост на опън ≥ 600 MPa, граница на провлачване ≥ 355 MPa, удължение ≥ 16%; твърдост HRC32–36 след закаляване и отвръщане.

● Оптимизиран чрез специална топлинна обработка, балансираща здравина и издръжливост с изключителна устойчивост на умора за дългосрочна работа на високочестотен двигател.

Прецизна обработка и контрол на процеси

Пълна система за управление със затворен цикъл гарантира висока прецизност и последователност на партидите:

● Толеранс на вътрешния отвор, контролиран до ±0,005 mm; оборудван с CMM, тестер за кръглост, контурен монитор и SPC статистически контрол на процеса.

● Строго контролирана среда за обработка за намаляване на температурните колебания и вибрациите; високопрецизните CNC машини и специалните инструменти осигуряват съответствие с размерите.

● Пълна инспекция на входящия материал, мониторинг на термичната обработка в реално време и 100% инспекция на готовия продукт, за да се предотврати навлизането на несъответстващи продукти на пазара.

Повърхностна обработка: Напълно автоматично покритие с черен оксид

Използва самостоятелно разработена формула за черен оксид и напълно автоматична производствена линия без ръчен контакт, за да се избегнат повреди и замърсяване:

● Интегрираният автоматичен процес на черен оксид и изсушаване подобрява устойчивостта на корозия и ръжда спрямо индустриалните стандарти.

● Поддържа персонализирани повърхностни обработки, включително галванопластика, поцинковане и никелиране за специални приложения.

Основни предимства на предприятието

С над 20 години опит в производството на машини, Хейвън е изградил цялостна система от научноизследователска и развойна дейност, производство и контрол на качеството до следпродажбено обслужване, формиране на диференцирана конкурентоспособност в производството на Robot Motor Yoke и ефективно решаване на болните точки на клиентите при доставките, персонализирането и масовото производство.

Достатъчен капацитет и стабилна доставка

● 120 високопрецизни CNC машини, 1 напълно автоматична почистваща линия, 25 професионални техници.

● Месечен капацитет: 30 000 броя; текущи месечни продажби: 10 000–20 000 единици, оставяйки 40%–50% капацитет за групови и спешни поръчки.

● Надеждната верига за доставки в Zhejiang гарантира кратки срокове за доставка на суровини и стабилна доставка за широкомащабно непрекъснато производство с множество сортове.

Напълно автоматизиран контрол на качеството и почти нулеви дефекти

● 25 автоматични контролни устройства за цялостно тестване от входящите материали до готовите продукти.

● 100% онлайн контрол на качеството; пропускателна способност за производство 99,99%, производителност за преминаване 100%.

● Сертифициран по ISO9001 и IATF16949; пълна проследимост на производството с превъзходна последователност и надеждност.

Професионална техническа поддръжка и силно персонализиране

● Специализиран технически екип, специализиран в оптимизирането и дизайна на процеса на хомут.

● Бърза реакция при персонализиране: производство на базата на чертежи, определени материали и повърхностни обработки.

● Поддръжка на едно гише от консултация при проектиране, оптимизиране на процеси и пробно производство на малки партиди до масово производство, съкращаване на циклите на разработка и намаляване на разходите.

Екологично съответствие и контрол на разходите

● Пълно съответствие с EU ROHS и REACH с пълни доклади за сертифициране.

● Автоматизираното производство намалява ръчната намеса и подобрява оползотворяването на материалите, като контролира разходите, като същевременно постига ниска консумация на енергия и ниски емисии на отпадъци, балансирайки екологичното представяне и рентабилността.

Кооперативни клиенти и модели на партньорство

Нашият Robot Motor Yoke отдавна снабдява водещи местни и международни предприятия, включително Samsung, Haier и Nidec, със стабилно стратегическо сътрудничество повече от десетилетие. Качеството на продукта и обслужването са високо признати с високи нива на обратно изкупуване.

Ние поддържаме множество модели на сътрудничество:

● Масова доставка на стандартизирани продукти

● Изработка по поръчка по чертежи на клиента

● Примерно производство за специални спецификации

Приветстваме клиенти от цял ​​свят да посетят нашата фабрика за проверка и бизнес сътрудничество. Разчитайки на нашата зряла производствена система и техническа сила, ние помагаме на клиентите да намалят разходите за разработка, тестване, производство и следпродажбено обслужване, за да постигнат дългосрочни печеливши резултати.
